มาตรฐานอ้างอิง: UL 2263
UL No.:E364879
|
การก่อสร้าง
|
คุณสมบัติ
|
|
1. ตัวนำ
|
อุณหภูมิจัดอันดับ:-50 ℃～ 105 ℃
|
|
วัสดุ: ทองแดงเปลือย
|
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: 1000V
|
|
2. การฉาย
|
ความต้านทานตัวนำ (ที่ 20 ° C): 8Awg≤2.23Ω/km; 10Awg≤3.51Ω/km; 16Awg≤14.1Ω/km;วิธีการทดสอบสอดคล้องกับ UL 2556
|
|
วัสดุ: TPE
|
15C ความต้านทานฉนวนกันความร้อน-8Awg≥34Ω.m; 10Awg≥34Ω.m; 16Awg≥45Ω.m;วิธีการทดสอบสอดคล้องกับ UL 2556
|
|
Color: ดำ, แดง, เขียว/เหลือง หรืออื่น ๆ
|
แรงดันไฟฟ้าอิเล็กทริก:4.0KVAC/1 นาที(8AWG), 3.0kV AC/1 นาที(10AWG), 2.0kV AC/1 นาที(16AWG)- ไม่มีการแยกย่อย-วิธีการทดสอบสอดคล้องกับ UL 2556
|
|
3. ฟิลเลอร์
|
รัศมีการดัดงอขั้นต่ำ:6.
|
|
วัสดุ: เส้นด้ายฝ้าย
|
ช็อตร้อน: 150 ℃/1h ไม่มีวิธีทดสอบรอยแตกปฏิบัติตาม UL 2556
|
|
4. เทป
|
การทดสอบเปลวไฟ-ft1.วิธีการทดสอบสอดคล้องกับ UL 2556
|
|
วัสดุ: ผ้าที่ไม่ทอผ้า
|
ความต้านทานแรงดึงฉนวน-ก่อนอายุ 5.5mpa หลังจากอายุ-136C/168H)75%ต้นฉบับวิธีการทดสอบสอดคล้องกับ UL 2556
|
|
5. แผ่น
|
การยืดตัวของฉนวน-ก่อนอายุ 200%หลังจากอายุมากขึ้น-136C/168H)75%ต้นฉบับวิธีการทดสอบสอดคล้องกับ UL 2556
|
|
วัสดุ: TPE
|
แรงดึงแจ็คเก็ต-ก่อนอายุ 8.3mpa; หลังจากอายุมากขึ้น-136C/168H)75%ต้นฉบับวิธีการทดสอบสอดคล้องกับ UL 2556
|
|
สี: สีดำหรือสีส้ม
|
การยืดตัวของแจ็คเก็ต-ก่อนอายุ 200%หลังจากอายุมากขึ้น-136C/168H)75%ต้นฉบับวิธีการทดสอบสอดคล้องกับ UL 2556
|
|
|
การทดสอบการงอเย็น--40C/4H ไม่มีการแตกร้าววิธีการทดสอบสอดคล้องกับ UL 2556
|
|
|
การทดสอบช็อตร้อน-150C/1H ไม่มีการแตกร้าววิธีการทดสอบสอดคล้องกับ UL 2556
|
|
พิมพ์
|
ขนาดเส้นหลัก & e
|
ขนาดของสัญญาณสัญญาณ
|
ampacity ที่อนุญาต@20C ref โดยรอบ
|
ขนาดเส้นผ่าศูนย์กลางอ้างอิง มม.
|
|
EVC 1001
|
10AGW/2+10AGW
|
22AGW (20AGW/18AGW/16AGW) 0-6
|
32A
|
12.0 ± 0.5
|
|
EVC 1002
|
9AGW/2+10AGW
|
40A
|
13.8 ± 0.5
|
|
EVC 1003
|
8AGW/2+10AGW
|
48a
|
15.0 ± 0.5
|
|
EVC 1004
|
6AGW/2+8AGW
|
80A
|
18.9 ± 0.5
|
|
EVC 1005
|
3AGW/4+12AGW (14AGW/10AGW)
|
18AGW (20AGW/22AGW) 0-8
|
170a (200a)
|
28.3 ± 1.0
|
|
EVC 1006
|
2AGW/4+12AGW (14AGW/10AGW)
|
200a (250a)
|
31.0 ± 1.0
|
|
EVC 1007
|
1/0AGW/4+12AGW (14AGW/10AGW)
|
300A-350A
|
36.5 ± 1.0
|
|
EVC 1008
|
4AGW/2+14AGW
|
120a
|
21.0 ± 1.0
|
|
EVC 1009
|
1AGW/4+14AGW
|
|
250A (300A)
|
34.0 ± 1.0
|
UL 2263 EV Charging Cable (เหมาะสำหรับ CCS1)
มาตรฐานอ้างอิง: UL 2263
UL No.:E364879
| การก่อสร้าง |
คุณสมบัติ |
| 1. ตัวนำ |
อุณหภูมิจัดอันดับ: -40 ℃～ 105 ℃ |
| วัสดุ: ทองแดงเปลือย |
แรงดันไฟฟ้าอันดับ: 300V； 600V หรือ 1,000V |
| 2. การฉาย |
การทดสอบเปลวไฟ: วิธีทดสอบ VW-1 สอดคล้องกับ UL 2556 |
| วัสดุ: TPE |
ขั้นต่ำ: รัศมีการดัด: ≥6*OD |
| สี: ดำ, แดง, เขียว/เหลืองหรืออื่น ๆ |
แรงดันไฟฟ้าอิเล็กทริก: 1.5KVAC/1 นาที ไม่มีวิธีการทดสอบการแยกย่อยให้สอดคล้องกับ UL 2556 |
| 3. ฟิลเลอร์ |
การโค้งงอเย็น: -40 ℃/4H ไม่มีวิธีทดสอบรอยแตกปฏิบัติตาม UL 2556 |
| วัสดุ: เส้นด้ายฝ้าย |
ช็อตร้อน: 150 ℃/1h ไม่มีวิธีทดสอบรอยแตกปฏิบัติตาม UL 2556 |
| 4. เทป |
ความต้านทานน้ำมัน: IRM902, 60 ℃/168H แรงดึงและการยืดตัว≥70% |
| วัสดุ: ผ้าที่ไม่ทอผ้า |
ความต้านทานบดขยี้: S≤12AWG 4.45KN, 12AWG ＜S≤2AWG, 11.1KN, 2AWG ＜S 15.6KN |
| 5. แผ่น |
ความต้านทานต่อสภาพอากาศ: 720hin A ซีนอนอาร์ควอเตอร์โอมิเตอร์ไม่มีรอยแตก |
| วัสดุ: TPE |
ข้อกำหนดด้านสิ่งแวดล้อม: เป็นไปตาม ROHS |
| สี: สีดำหรือสีส้ม (ปรับแต่งได้) |
|
| พิมพ์ |
ขนาด |
ตัวนำที่ติดอยู่กับ OD MM Ref |
สูงสุด ตัวนำความต้านทานmΩ/m@20 ℃ |
ampacity ที่อนุญาต@20 ℃อ้างอิงโดยรอบ |
ขนาดเส้นผ่าศูนย์กลางอ้างอิง มม. |
บรรจุ m/reel (อ้างอิง) |
| 600V หรือ 1,000V อีฟ (TPE) |
3 × 16AWG |
1.5/1.2 |
14.1 |
12a |
10.8 ± 0.5 |
1,000m/700# |
| 3 × 14AWG |
1.9/1.2 |
8.88 |
16a |
11.8 ± 0.5 |
800m/700# |
| 3 × 12AWG |
2.4/1.2 |
5.58 |
23a |
14.3 ± 0.5 |
500m/700# |
| 3 × 10AWG |
3.0/1.2 |
3.51 |
32A |
15.6 ± 0.5 |
500m/700# |
| 2 × 8AWG+10AWG |
4.3/3.0 |
2.23/3.51 |
46a |
20.9 ± 0.8 |
500m/950# |
| 2 × 6AWG+8AWG |
5.4/4.3 |
1.40/2.23 |
63a |
23.4 ± 0.8 |
400m/950# |
| 3 × 16AWG+1 × 18AWG |
1.5/1.2 |
14.1/22.4 |
12a |
11.4 ± 0.5 |
800m/700# |
| 3 × 14AWG+1 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16a |
13.5 ± 0.5 |
500m/700# |
| 3 × 12AWG+1 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23a |
14.5 ± 0.5 |
500m/700# |
| 3 × 10AWG+1 × 18AWG |
3.0/1.2 |
3.51/22.4 |
32A |
15.8 ± 0.6 |
500m/700# |
| 2 × 8AWG+10AWG+18AWG |
4.3/3.0 |
2.23/3.51/22.4 |
46a |
20.9 ± 0.8 |
500m/950# |
| 2 × 6AWG+8AWG+18AWG |
5.4/4.3 |
1.40/2.23/22.4 |
63a |
23.4 ± 0.8 |
400m/950# |
| 2 × 4AWG+6AWG+18AWG |
6.6/5.4 |
0.882/1.4/22.4 |
75A |
27.0 ± 0.9 |
300m/950# |
| 3 × 16AWG+2 × 18AWG |
1.5/1.2 |
3.51/22.4 |
12a |
12.2 ± 0.5 |
500m/700# |
| 3 × 14AWG+2 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16a |
14.1 ± 0.5 |
500m/700# |
| 3 × 12AWG+2 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23a |
15.1 ± 0.6 |
500m/700# |
| 3 × 10AWG+2 × 18AWG |
3.0/1.2 |
3.51/22.4 |
32A |
15.8 ± 0.6 |
500m/700# |
| 2 × 8AWG+10AWG+2 × 18AWG |
4.3/3.0 |
2.23/3.51 |
46a |
20.9 ± 0.8 |
500m/950# |
| 2 × 6AWG+8AWG+2 × 18AWG |
5.4/4.3 |
1.40/2.23 |
63a |
23.4 ± 0.8 |
400m/950# |
| 2 × 4AWG+6AWG+2 × 18AWG |
6.6/5.4 |
0.882/1.4 |
75A |
27.0 ± 0.9 |
300m/950# |
| 2 × 2AWG+4AWG+2 × 18AWG |
8.2/6.6 |
0.555/0.882 |
100A |
30.5 ± 1.0 |
400m/1200# |
| 2 × 1/0AWG+2AWG+4 × 16AGW |
10.5/8.2 |
0.349/0.555 |
200A |
38.0 ± 1.0 |
250m/1200# |
|
2 × 3/0AWG+1/0AWG
(2 × 3/0AWG+4AWG+6X18AWG)
เส้นกราวด์ 3/0AWG ขั้นต่ำ 4AWG
|
13.05/10.5 |
0.219/0.349 |
260a |
45.0 ± 1.0 |
150m/1200# |
| 4x1-0Awg+4AWG+6x18AWG |
10.4/6.5 |
0.351/0.882/23.6 |
300A/350A |
45.7 ± 1.2 |
150m/1200# |
| 300V EVJE (TPE) |
3 × 16AWG |
1.5/1.2 |
3.51/22.4 |
12a |
9.5 ± 0.3 |
1200m/700# |
| 3 × 14AWG |
1.9/1.2 |
8.88/22.4 |
16a |
10.2 ± 0.5 |
1,000m/700# |
| 3 × 12AWG |
2.4/1.2 |
5.58/22.4 |
23a |
11.4 ± 0.5 |
800m/700# |
| 3 × 16AWG+1 × 18AWG |
1.5/1.2 |
3.51/22.4 |
12a |
10.5 ± 0.5 |
1,000m/700# |
| 3 × 14AWG+1 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16a |
11.1 ± 0.5 |
80m/700# |
| 3 × 12AWG+1 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23a |
12.2 ± 0.5 |
500m/700# |
| 3 × 16AWG+2 × 18AWG |
1.5/1.2 |
3.51/22.4 |
12a |
11.3 ± 0.5 |
800m/700# |
| 3 × 14AWG+2 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16a |
12.0 ± 0.5 |
800m/700# |
| 3 × 12AWG+2 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23a |
13.1 ± 0.5 |
500m/700# |
| จำนวนสายสัญญาณสามารถเป็น 0 ~ 6 หรือมากกว่านั้นข้อกำหนดของตัวนำสัญญาณสัญญาณสามารถเป็น 16AWG, 18AWG, 20AWG, 22AWG |
ข้อมูลจำเพาะของผลิตภัณฑ์ขนาดและโครงสร้างข้างต้นอาจมีการเปลี่ยนแปลงเนื่องจากความก้าวหน้าทางเทคโนโลยี ข้อกำหนดที่คล้ายกันสามารถออกแบบและผลิตตามความต้องการของลูกค้า

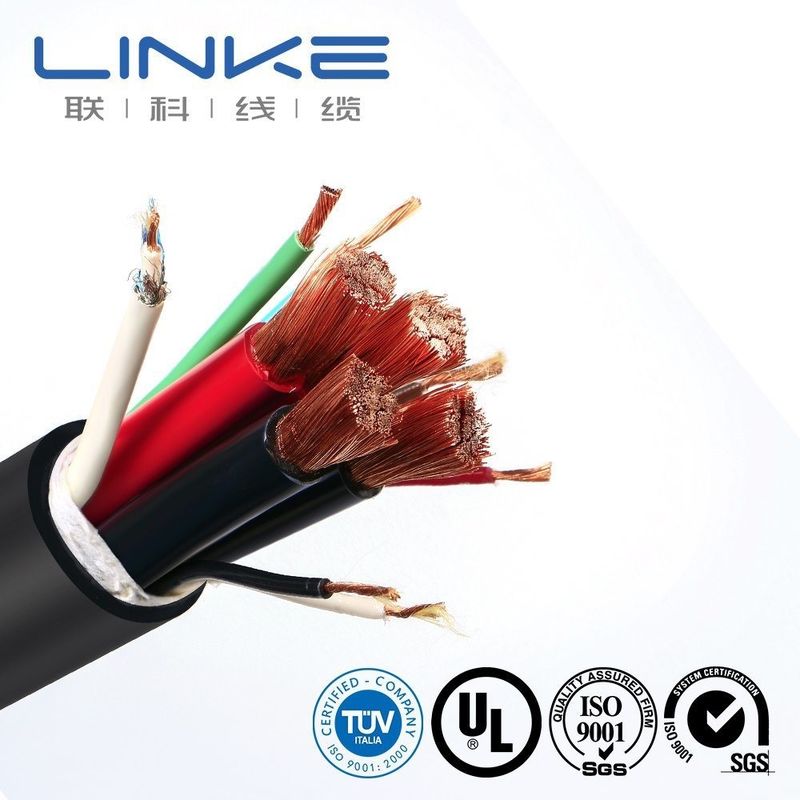

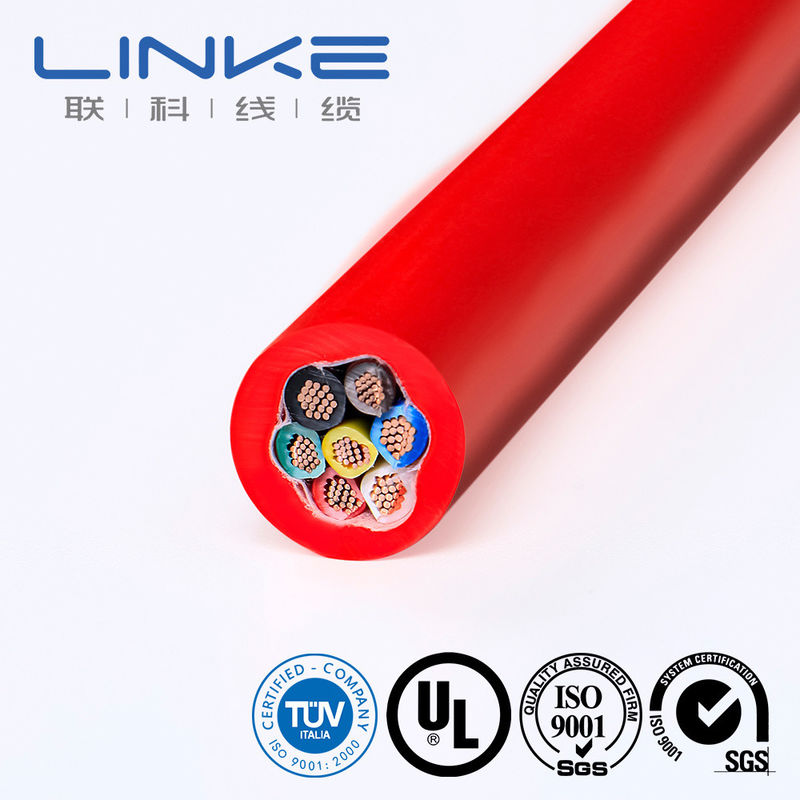

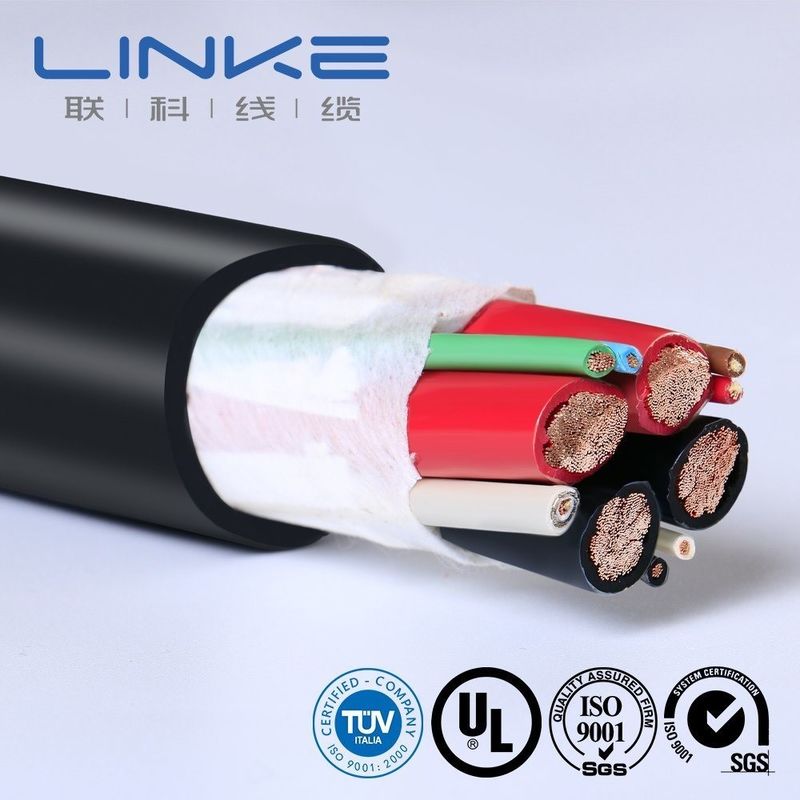

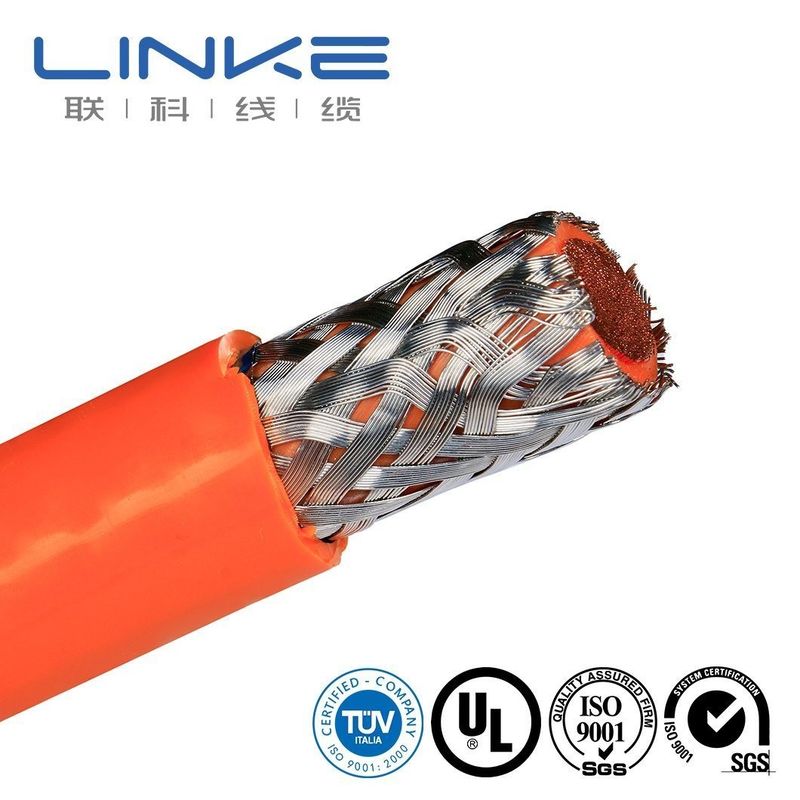

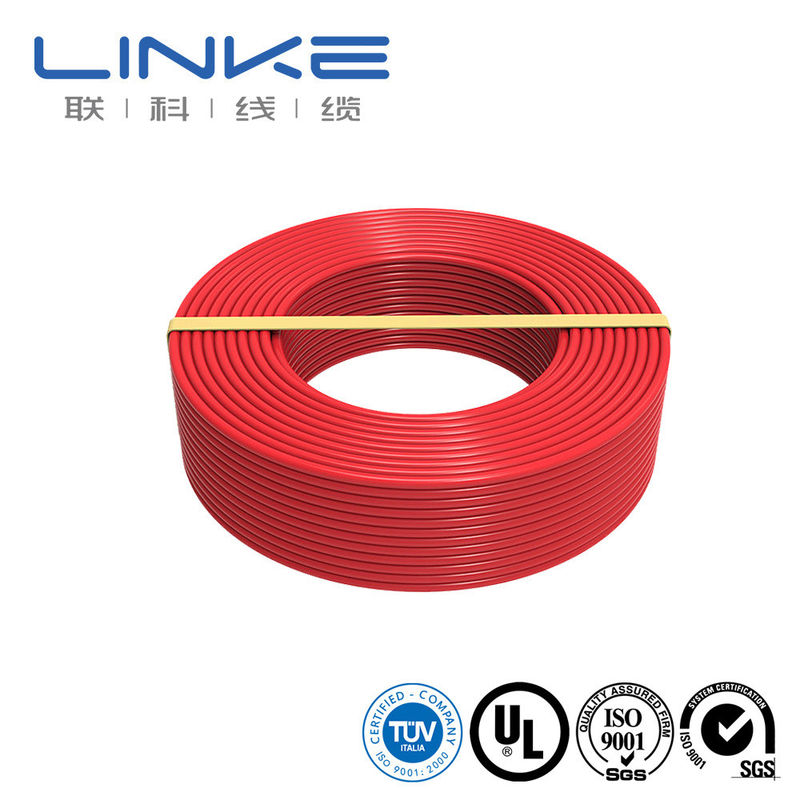

ภาพถ่ายโดยละเอียด
โปรไฟล์ บริษัท
ผู้ผลิตสายและสายเคเบิล Linke Cable Technology Co. , Ltd เป็นผู้จัดหาสายเคเบิลชั้นนำในประเทศจีน ในช่วง 10 ปีที่ผ่านมา
Linke Cable มุ่งเน้นไปที่การวิจัยและพัฒนาการผลิตและการตลาดของสายและสายเคเบิล Linke ให้สายเคเบิลและกำหนดเองต่างๆ
โซลูชั่นสายเคเบิลสำหรับทั่วทุกมุมโลก เรามีความเชี่ยวชาญในสายเคเบิลชาร์จ EV สายเคเบิลทางการแพทย์สายซิลิโคนสายสปริง
สายเคเบิลถัก, สายเคเบิล towlobe, ลวด UL, สายเคเบิลยานยนต์ ฯลฯ
ที่ Linke Cable เราเชื่อว่ามีวิธีที่ดีกว่าในการนำสายเคเบิลที่ดีกว่าออกสู่ตลาด เราใช้วิธีการวิศวกรกับวิศวกร
เพื่อพัฒนาสายเคเบิลที่ดีขึ้นสำหรับลูกค้าและปรับปรุงคุณภาพชีวิต
นิทรรศการ:
การรับรองของเรา:
เราผ่าน UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
(ตัวนำเดี่ยวฉนวนกันความร้อนเทอร์โมพลาสติก)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835,
UL20276, UL20549, UL21198,2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 และ ISO13485, TS16949
CNR- วัสดุการเดินสายเครื่องใช้ไฟฟ้า
PVC ที่ถูกหุ้มฉนวนเดี่ยวอันดับ105ºC, 1,000V, Classi, Groupa, B หรือ AB, FT1 และ/หรือ FT2
สายเคเบิลแจ็คเก็ตที่ไม่ได้รวมตัวพีวีซีที่มีการจัดอันดับ 105 "C, 1000V, คลาส I, คลาสหรือคลาส I/IL, กลุ่ม A, B หรือ AB, FT1 และ/หรือ FT2
สายเคเบิลแจ็คเก็ตที่ไม่ได้รวม TPU, อันดับ 80 "C, 300V, คลาส I, คลาสหรือคลาส I/IL, กลุ่ม A, B หรือ AB, FT1 และ/หรือ FT2
