สถานที่กำเนิด:
กวางดง, จีน
ชื่อแบรนด์:
Linke
ได้รับการรับรอง:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
วิดีโอ
วิดีโอ
การใช้งานเกจ DC Charing line สายเคเบิล: 350A 1/0AWG x 4C + 18AWG (CP:ชีลด์)1C+ 14AWG×1C + 18AWG x 2P+18AWG x 1C OD=35mm TPE Sheath

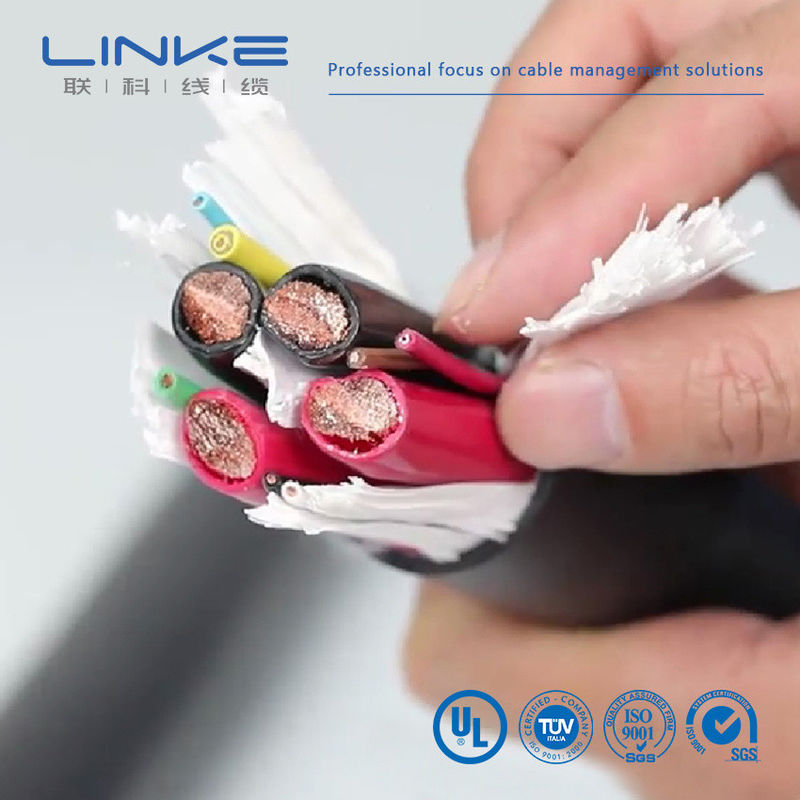

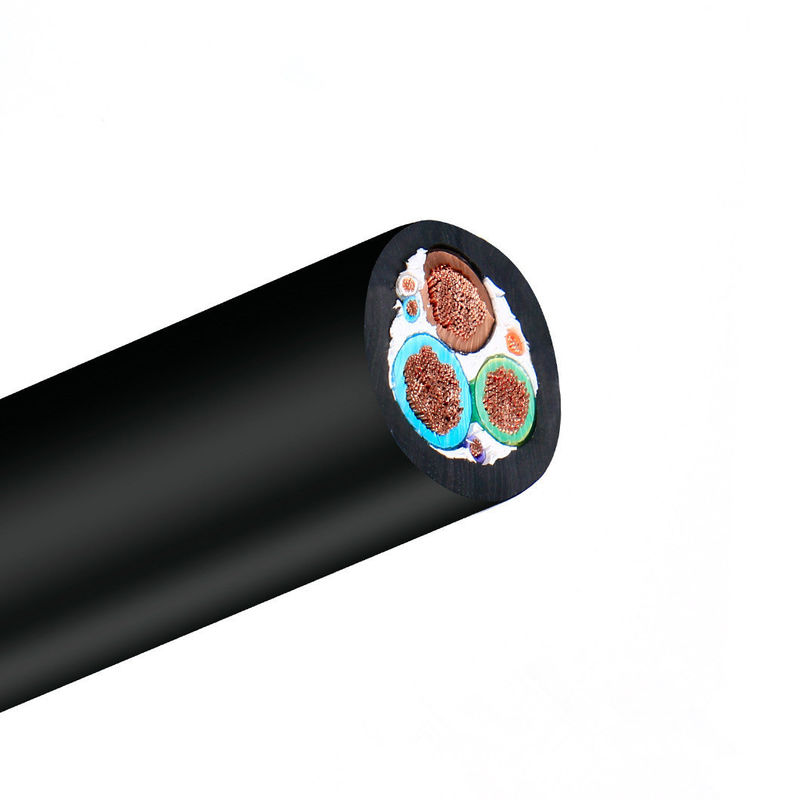

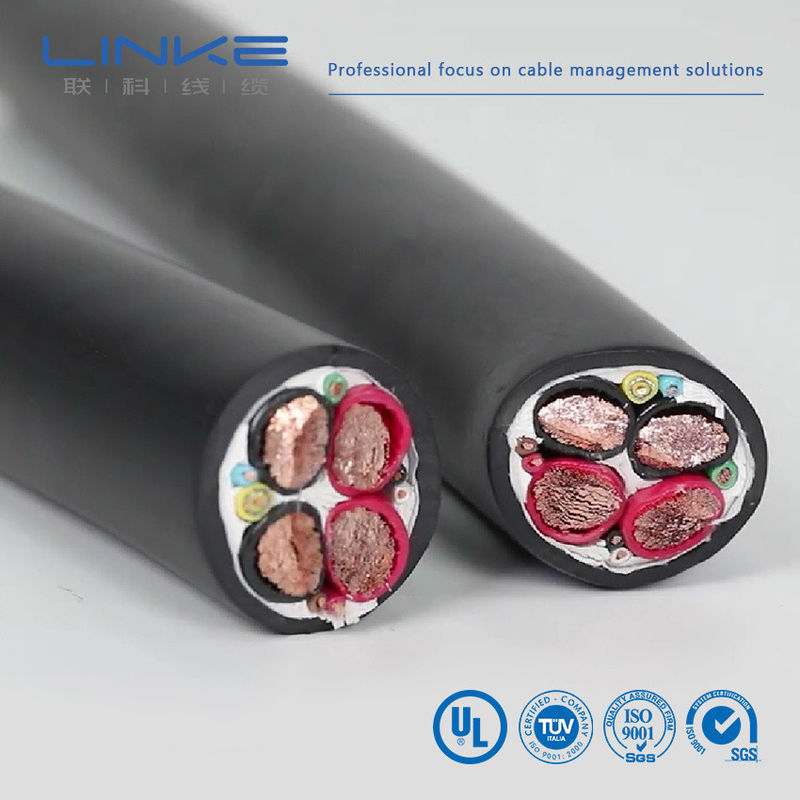

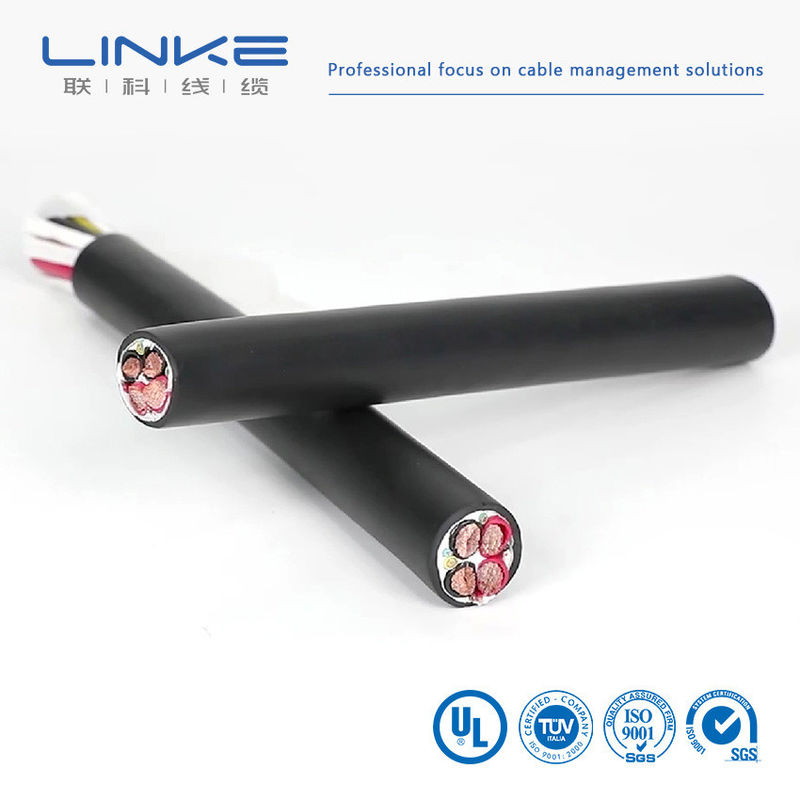

นี่คือสายชาร์จรถยนต์ไฟฟ้าแบบเร็ว DC 350 แอมแปร์ ประกอบด้วยสายไฟ 4 เส้น, สายกราวด์สีเขียว 1 เส้น, สายโคแอกเชียลสีเหลือง 1 เส้น, สายควบคุมสีน้ำเงิน 1 เส้น, สายสัญญาณ 2 คู่ และสายเคเบิลมีประสิทธิภาพการเป็นฉนวนที่ดี ซึ่งสามารถตอบสนองความต้องการของสารหน่วงไฟมาตรฐาน ทนน้ำมัน ต้านทานความชรา และงอง่าย นอกจากนี้ สอดคล้องกับมาตรฐาน UL ส่งออกไปยังตลาดอเมริกา ด้วยกระแสไฟขาออกขนาดใหญ่ กำลังไฟสูง และข้อดีของความเร็วในการชาร์จที่รวดเร็ว

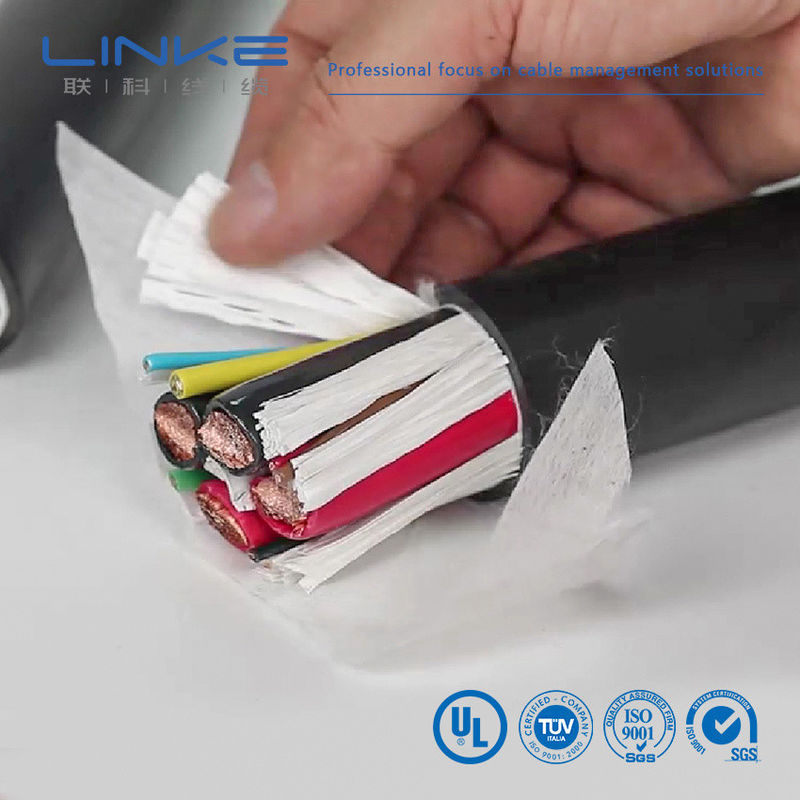

ตัวนำ + ฉนวน + ฟิลเลอร์ + ปลอก + ผ้าไม่ทอ
| ลักษณะทางไฟฟ้า | คุณสมบัติทางกายภาพ | ||||||
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ:กระแสตรง 1000V | ความต้านทานแรงดึง:≥20MPa | การทดสอบความดันอุณหภูมิสูง:≤50% | |||||
| อุณหภูมิที่กำหนด:แจ็คเก็ต -40~90°C | การยืดตัว:≥300% | การทดสอบการกระแทกด้วยความร้อน:ไม่มีรอยแตก | |||||
| ฉนวนกันความร้อน -40~125°C | สภาพเก่า:110±1°C×168ชม | การทดสอบความเข้ากันได้:GB/T 33594 | |||||
| สูงสุด ความต้านทานของตัวนำ (20°C): | เปอร์เซ็นต์ของความต้านทานแรงดึงเดิม:≤±30% | การทดสอบความต้านทานการกระแทก:GB/T 33594 | |||||
| A:0.242Ω/กม. B:0.78Ω/กม. C:4.95Ω/กม. D&E:26Ω/กม. | เปอร์เซ็นต์ของการยืดตัวเดิม:≤±30% | โค้งรอบการทดสอบ:GB/T 33594 | |||||
| แรงดันไฟฟ้าของฉนวนทนต่อ (Core A&B, 10m): | การทดสอบเปลวไฟ:GB/T 18380.12-2008 | นาที. รัศมีโค้งงอ:6*OD | |||||
| AC 2.5kV/5 นาที กระแสไฟรั่ว ≤5mA | การทดสอบสภาพดินฟ้าอากาศประดิษฐ์:GB/T 33594 | ทนต่อการขัดถู:≥2000ครั้ง | |||||
| ทนต่อแรงดันไฟฟ้าของสายเคเบิลที่สมบูรณ์ (Core A ถึง A&B, 10 ม.): | การทดสอบแรงกระแทกที่อุณหภูมิต่ำ:-40°C×16H ไม่มีรอยแตกร้าว | ความต้านทานต่อสารเคมี:GB/T 33594 | |||||
| AC 3.5kV/15 นาที กระแสไฟรั่ว ≤5mA | กรดความเครียดทางเคมี: สารละลายอัลคาไลน์ของกรด N-ออกซาล, สารละลาย N-โซเดียมไฮดรอกไซด์:GB/T 33594 | ||||||
| นาที. ความต้านทานของฉนวน (20°C, Core A ถึง A&B):500MΩ.กม | รถกำลังกลิ้ง:ข้อกำหนดและวิธีการทดสอบควรสอดคล้องกับ GB/T 20234.1-2015 7.21 | ||||||
| โครงสร้าง | |||||||||||
| เลขที่. | ตัวนำ mm2 | ฉนวน | ความต้านทานของตัวนำ 20°C (Ω/KM) | ||||||||
| ตัวนำ mm2 | โครงสร้าง(นิวตัน/มม.) | ตัวนำ DIA (มม.) | คอนดักเตอร์ | ความหนา (มม.) | วัสดุ | ฉนวน OD (มม.) | |||||
| EV-YJ | 1.5 | 48/0.20 | 1.60 | ทองแดง | 0.6 | ซิลิโคน | 2.90±0.15 | ≤12.7 | |||
| EV-YJ | 2.5 | 80/0.20 | 2.06 | ทองแดง | 0.7 | ซิลิโคน | 3.50±0.15 | ≤7.60 | |||
| EV-YJ | 4 | 128/0.20 | 2.62 | ทองแดง | 0.8 | ซิลิโคน | 4.30±0.15 | ≤4.71 | |||
| EV-YJ | 6 | 196/0.20 | 3.50 | ทองแดง | 0.8 | ซิลิโคน | 5.10±0.20 | ≤3.14 | |||
| EV-YJ | 10 | 322/0.20 | 4.50 | ทองแดง | 1.00 น | ซิลิโคน | 6.70±0.20 | ≤1.82 | |||
| EV-YJ | 16 | 513/0.20 | 5.70 | ทองแดง | 1.10 | ซิลิโคน | 8.00±0.30 น | ≤1.16 | |||
| EV-YJ | 25 | 798/0.20 | 7.10 | ทองแดง | 1.3 | ซิลิโคน | 9.80±0.30 | ≤0.743 | |||
| EV-YJ | 35 | 1121/0.20 | 8.50 | ทองแดง | 1.3 | ซิลิโคน | 11.40±0.30 | ≤0.527 | |||
| EV-YJ | 50 | 1596/0.20 | 10.10 | ทองแดง | 1.50 | ซิลิโคน | 13.50±0.30 | ≤0.368 | |||
| EV-YJ | 70 | 2242/0.20 | 12.10 | ทองแดง | 1.50 | ซิลิโคน | 15.50±0.40 | ≤0.259 | |||
| EV-YJ | 95 | 3034/0.20 | 14.10 | ทองแดง | 1.50 | ซิลิโคน | 17.50±0.50 | ≤0.196 | |||
2 ลักษณะความหนืดต่ำ
| ยี่ห้อ | ลิงค์เค | ภาพตัดขวาง (มม.²) | 0.01-500ตร.มม |
| เกจวัดลวด (AWG) | [เช่น 24AWG, 28AWG] | คอนดักเตอร์ | ทองแดงกระป๋อง/ทองแดงเปลือย ตามความต้องการของลูกค้า |
| วัสดุฉนวน | PVC/TPU/ยางซิลิโคน/PE/PP/XLPE/ไนลอน/อื่นๆ | วัสดุแจ็คเก็ต | [PVC/PU/ยาง/ถักเปีย/ฯลฯ] |
| การรับรอง | RoHS/การเข้าถึง/UL/CE/IP68/ฯลฯ | ความยาวที่กำหนดเอง | [เช่น 1ม. 3ฟุต 5ม. ±5% ความอดทน] |
| ประเภทสายเคเบิล | [การแพทย์/ไฟฟ้า/เครื่องเสียง/โคแอกเซียล/ไฟฟ้า/ยานยนต์/ที่เก็บพลังงาน//ฯลฯ] | การป้องกัน | [มีชีลด์/ไม่มีชีลด์/ชีลด์ถัก] |
| ความต้านทาน | [เช่น 75Ω (สำหรับสายโคแอกเซียล)] | การพิมพ์/โลโก้ | [ข้อความ/ฉลาก/โลโก้ สูงสุด 20 ตัวอักษร] |
| รัศมีโค้งงอ | [เช่น ≥5× เส้นผ่านศูนย์กลางของสายเคเบิล] | เรตติ้งปัจจุบัน | [เช่น 5A] |
| ระดับแรงดันไฟฟ้า | [เช่น 30V AC/DC] | วัสดุตัวเชื่อมต่อ | [ชุบทอง/ชุบนิกเกิล/ทองเหลือง/ฯลฯ] |
| ขั้วต่อ | [เช่น USB Type-C, แจ็ค 3.5 มม., RJ45] | เสื้อแจ็กเกต | XLPE หรือ PE หรือ PVC ยาง |
| เวลาการส่งมอบ | 7-14 วันหลังจากยืนยันการสั่งซื้อ | สี | [ดำ/ขาว/แดง/แพนโทนแบบกำหนดเอง/ฯลฯ] |
| อุณหภูมิ | ลบ-70°C ถึง 350°C(-70°C ~ 350°C) | บรรจุุภัณฑ์ | ม้วน/กล่อง/จาน/กำหนดเอง |
| บริการสนับสนุน | สายเคเบิลหลายคอลัมน์ {3}{l}{แบบกำหนดเอง โซลูชันตั้งแต่ต้นจนจบ รวมถึงการตัดที่แม่นยำ การย้ำ และการติดตั้งตัวเชื่อม (ระบุวัสดุ เช่น ทองแดง/ชุบนิกเกิล) | ||
ห้องปฏิบัติการอิสระ • อุปกรณ์การทดสอบที่สมบูรณ์ • การควบคุมคุณภาพอย่างเต็มรูปแบบ
เราทดสอบทุกผลิตภัณฑ์ตามมาตรฐานที่เข้มงวดเพื่อให้มั่นใจในคุณภาพที่เหนือกว่าและประสิทธิภาพที่เชื่อถือได้
| เลขที่ | รายการทดสอบ | สภาพการทดสอบ | ข้อกำหนดการทดสอบ | ข้อมูลการทดสอบ | ผลลัพธ์ |
| 1 | การตรวจสอบโครงสร้าง | 1. ปฏิบัติตามตารางขนาดสายไฟ2. ความหนาขั้นต่ำ ≥ 80% ของความหนาเฉลี่ย | สอดคล้องกับตารางขนาดสายไฟ | อ้างถึงบันทึกการทดสอบ | ผ่าน |
| 2 | ช็อกความร้อน | พันตัวอย่างบนแท่งเหล็กตามขนาดที่กำหนด วางในเตาอบที่อุณหภูมิที่กำหนดเป็นเวลา 1 ชั่วโมง ทำให้ตัวอย่างเย็นลงจนถึงอุณหภูมิห้องอย่างน้อย 30 นาที จากนั้นสังเกตตัวอย่าง | ไม่มีรอยแตกบนพื้นผิวตัวอย่าง | ไม่มีรอยแตกร้าว | ผ่าน |
| 3 | การเปลี่ยนรูปความร้อน | 1. วัดความหนาของตัวอย่าง (ตำแหน่งการวัดเครื่องหมาย)2. วางตัวอย่างและฟิกซ์เจอร์ทดสอบในเตาอบแบบเก่าเพื่ออุ่นที่อุณหภูมิที่กำหนดเป็นเวลา 1 ชั่วโมง วางตัวอย่างไว้ใต้คอลัมน์แรงดันของฟิกซ์เจอร์ทดสอบเป็นเวลา 1 ชั่วโมง4 วัดความหนาของตัวอย่างอีกครั้งที่ตำแหน่งเดิม | 1. ตัวอย่างจะต้องไม่แตกร้าวด้วยเสาแรงดันหรือตัวนำเปิดเผย2 ลดความหนา ≤ 50% | อ้างถึงบันทึกการทดสอบ | ผ่าน |
| 4 | FT2 | พ่นเปลวไฟมาตรฐานที่ความสูง 125 มม. หนึ่งครั้ง | 1. เปลวไฟต้องไม่แพร่กระจายไปตามความยาว2. เปลวไฟจะต้องไม่ลามไปยังวัสดุไวไฟในบริเวณใกล้เคียง | อ้างถึงบันทึกการทดสอบ | ผ่าน |
| 5 | ริ้วรอยก่อนวัย | 1. นำปลอกยาว 200 มม. มาห้าส่วน2 วางตัวอย่างในเตาอบแบบบ่มที่อุณหภูมิ 158°C เป็นเวลา 168 ชั่วโมง3. หลังจากนำชิ้นงานออกมาแล้ว ให้วางไว้ที่อุณหภูมิห้อง 23±5°C เป็นเวลา 16 ชั่วโมง จากนั้นทดสอบการยืดตัวที่จุดแตกหักและความต้านทานแรงดึง | 1. การยืดตัวก่อนอายุ ≥ 300% การยืดตัวหลังอายุ ≥ 80% ของก่อนอายุ2 ความต้านทานแรงดึงก่อนอายุ > 1.41 กก./มม.² ความต้านทานแรงดึงหลังอายุ ≥ 80% ของค่านั้นก่อนอายุ | อ้างถึงบันทึกการทดสอบ | ผ่าน |
| 6 | โค้งเย็น | เก็บตัวอย่างไว้ในกล่องอุณหภูมิต่ำที่อุณหภูมิที่กำหนดเป็นเวลา 4 ชั่วโมง ตัวอย่างลมบนแท่งเหล็กที่มีขนาดที่กำหนดพร้อมการหมุนที่กำหนด ม้วนให้เสร็จภายใน 30 วินาทีหลังจากนำตัวอย่างออกจากกล่องที่อุณหภูมิต่ำ | ไม่มีรอยแตกบนพื้นผิวตัวอย่าง | ไม่มีรอยแตกร้าว | ผ่าน |
| 7 | ความต้านทานของตัวนำ | วัดความต้านทานของตัวนำแกนขนาด 1 เมตรด้วยมิเตอร์วัดความต้านทาน DC | ที่ 20°C ความต้านทาน 8AWG ≤ 2.23Ω/กม | อ้างถึงบันทึกการทดสอบ | ผ่าน |
Linke cable technology (Dongguan) Co. Ltd. มุ่งเน้นไปที่การวิจัยและพัฒนาและ
ให้บริการโซลูชั่นระดับมืออาชีพแก่ Cable&Wire โดยเฉพาะอย่างยิ่งสำหรับ
ลูกค้าอุตสาหกรรมที่แตกต่างกัน ประกอบด้วย:
สายเคเบิลหุ่นยนต์ฮิวแมนนอยด์,
สายไฟ AI/สายข้อมูล
สายเซมิคอนดักเตอร์/สายอัตโนมัติอุตสาหกรรม,
สายเซนเซอร์,
สายไฟใหม่,
ลวดเสริมความงามทางการแพทย์,
สายไฟ UL,
Linke Cable มีความสามารถในการพัฒนาผลิตภัณฑ์ที่หลากหลายและความสามารถทางเทคนิคเพื่อรองรับความหลากหลาย
ความต้องการของลูกค้า เราได้รับการอนุมัติผลิตภัณฑ์ดังต่อไปนี้:UL 758,CCC,RoHs,REACH,CE; เรา
ได้รับระบบการจัดการคุณภาพดังต่อไปนี้:ISO 9001-2015(ผลิตภัณฑ์ทั้งหมด); ISO13485
(เครื่องมือและเครื่องมือทางการแพทย์), IATF 16949 (อุตสาหกรรมยานยนต์)
ผู้ผลิตสายไฟและสายเคเบิล Linke Cable Technology Co., Ltd คือซัพพลายเออร์สายเคเบิลชั้นนำในประเทศจีน ในรอบ 10 ปีที่ผ่านมา
Linke Cable มุ่งเน้นไปที่การวิจัยและพัฒนา การผลิต และการตลาดสายไฟและสายเคเบิล Linke มีสายเคเบิลและแบบกำหนดเองที่หลากหลาย
โซลูชั่นเคเบิลสำหรับทั่วทุกมุมโลก เราเชี่ยวชาญด้านสายชาร์จ EV, สายการแพทย์, สายซิลิโคน, สายสปริง,
สายถัก, สายพ่วง, สาย UL, สายรถยนต์ ฯลฯ
ที่สายเคเบิล Linke เราเชื่อว่ามีวิธีที่ดีกว่าในการนำสายเคเบิลที่ดีกว่าออกสู่ตลาด เราใช้แนวทางระหว่างวิศวกรถึงวิศวกร
เพื่อพัฒนาสายเคเบิลที่ดีขึ้นให้กับลูกค้าและปรับปรุงคุณภาพชีวิตของตนเอง
ส่งข้อสอบของคุณตรงมาหาเรา
