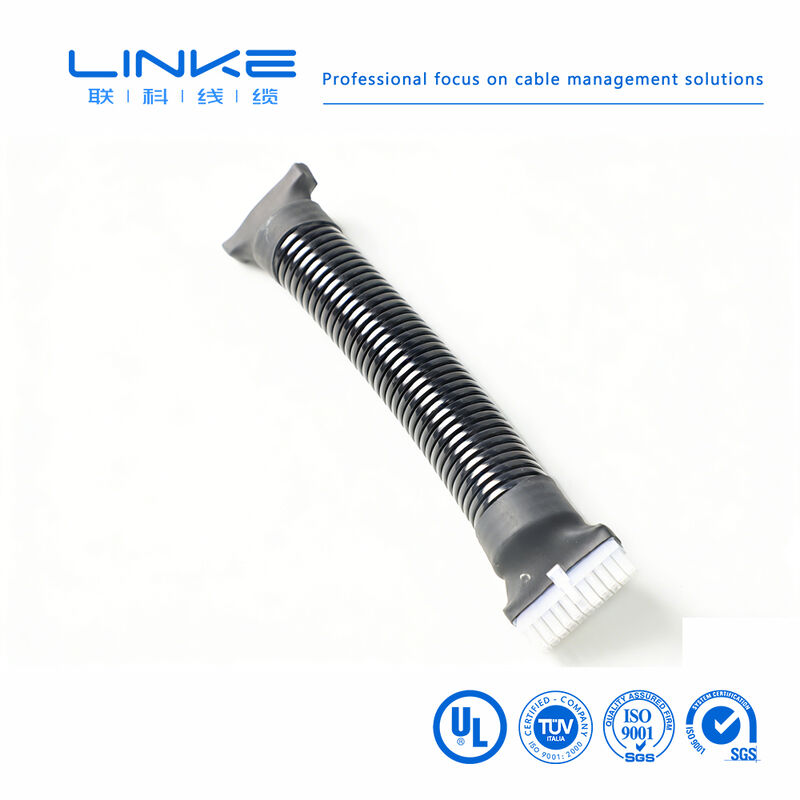

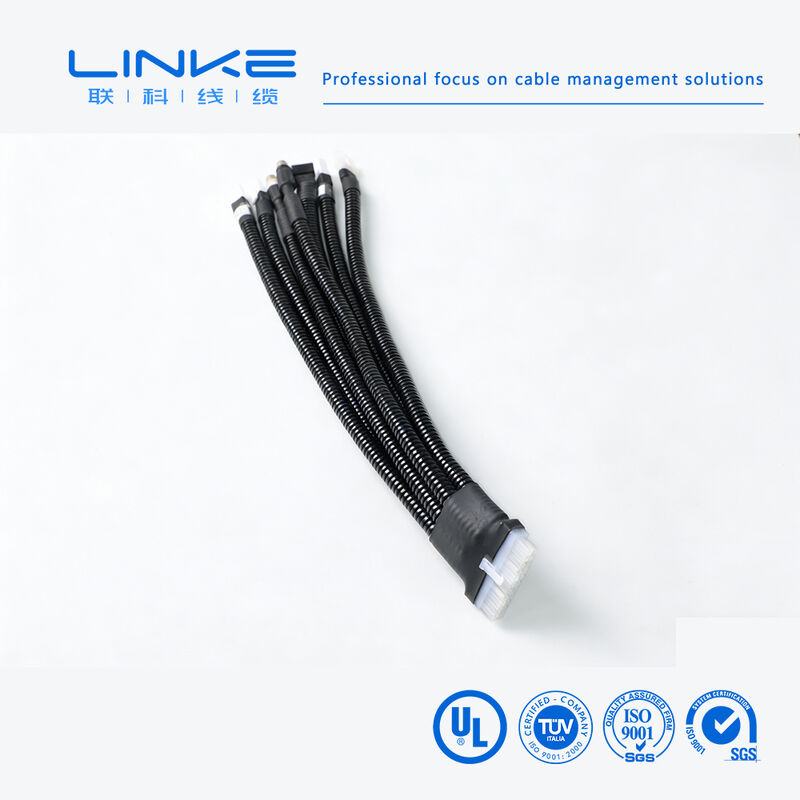

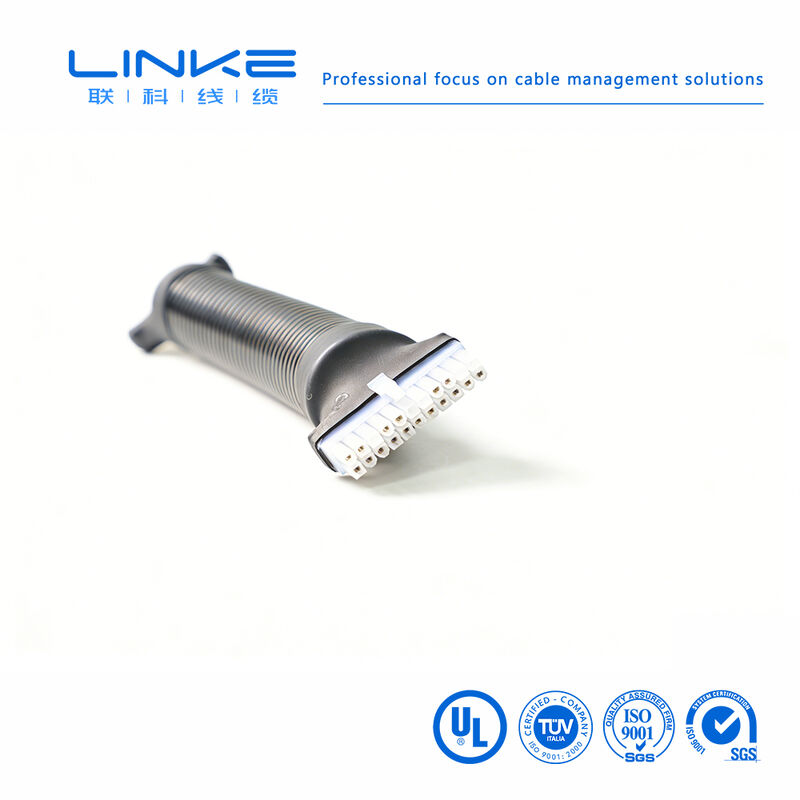

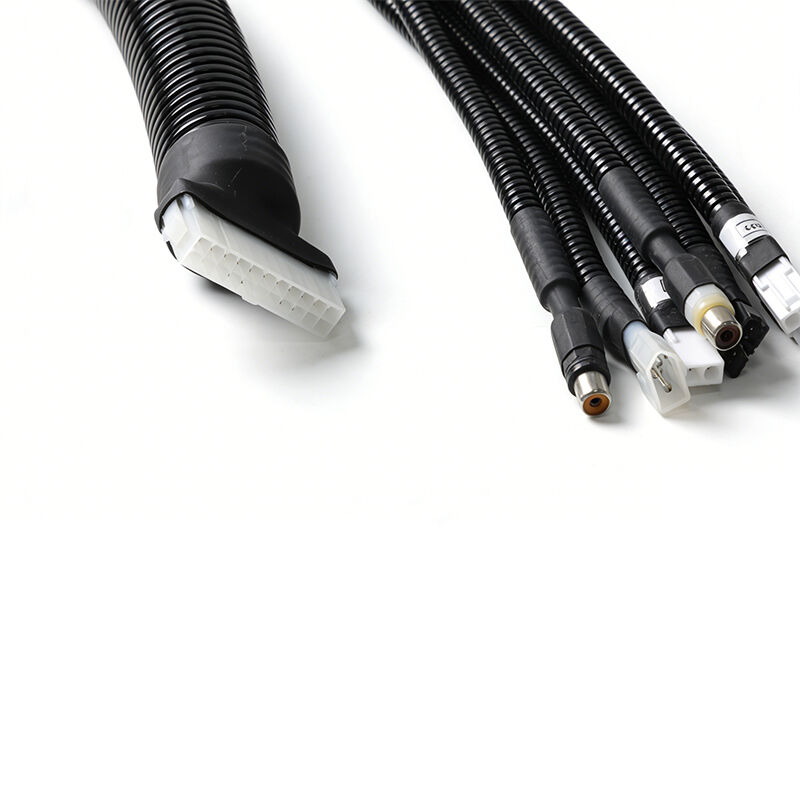

การประกอบสายไฟฟ้าที่กําหนดเอง

เลขที่

รายการทดสอบ

สภาพการทดสอบ

ข้อกำหนดการทดสอบ

ข้อมูลการทดสอบ

ผลลัพธ์

1

การตรวจสอบโครงสร้าง

1. ปฏิบัติตามตารางขนาดสายไฟ2. ความหนาขั้นต่ำ ≥ 80% ของความหนาเฉลี่ย

สอดคล้องกับตารางขนาดสายไฟ

อ้างถึงบันทึกการทดสอบ

ผ่าน

2

ช็อกความร้อน

พันตัวอย่างบนแท่งเหล็กตามขนาดที่กำหนด วางในเตาอบที่อุณหภูมิที่กำหนดเป็นเวลา 1 ชั่วโมง ทำให้ตัวอย่างเย็นลงจนถึงอุณหภูมิห้องอย่างน้อย 30 นาที จากนั้นสังเกตตัวอย่าง

ไม่มีรอยแตกบนพื้นผิวตัวอย่าง

ไม่มีรอยแตกร้าว

ผ่าน

3

การเปลี่ยนรูปความร้อน

1. วัดความหนาของตัวอย่าง (ตำแหน่งการวัดเครื่องหมาย)2. วางตัวอย่างและฟิกซ์เจอร์ทดสอบในเตาอบแบบเก่าเพื่ออุ่นที่อุณหภูมิที่กำหนดเป็นเวลา 1 ชั่วโมง วางตัวอย่างไว้ใต้คอลัมน์แรงดันของฟิกซ์เจอร์ทดสอบเป็นเวลา 1 ชั่วโมง4 วัดความหนาของตัวอย่างอีกครั้งที่ตำแหน่งเดิม

1. ตัวอย่างจะต้องไม่แตกร้าวด้วยเสาแรงดันหรือตัวนำเปิดเผย2 ลดความหนา ≤ 50%

อ้างถึงบันทึกการทดสอบ

ผ่าน

4

FT2

พ่นเปลวไฟมาตรฐานที่ความสูง 125 มม. หนึ่งครั้ง

1. เปลวไฟต้องไม่แพร่กระจายไปตามความยาว2. เปลวไฟจะต้องไม่ลามไปยังวัสดุไวไฟในบริเวณใกล้เคียง

อ้างถึงบันทึกการทดสอบ

ผ่าน

5

ริ้วรอยก่อนวัย

1. นำปลอกยาว 200 มม. มาห้าส่วน2 วางตัวอย่างในเตาอบแบบบ่มที่อุณหภูมิ 158°C เป็นเวลา 168 ชั่วโมง3. หลังจากนำชิ้นงานออกมาแล้ว ให้วางไว้ที่อุณหภูมิห้อง 23±5°C เป็นเวลา 16 ชั่วโมง จากนั้นทดสอบการยืดตัวที่จุดแตกหักและความต้านทานแรงดึง

1. การยืดตัวก่อนอายุ ≥ 300% การยืดตัวหลังอายุ ≥ 80% ของก่อนอายุ2 ความต้านทานแรงดึงก่อนอายุ > 1.41 กก./มม. ² ความต้านทานแรงดึงหลังอายุ ≥ 80% ของค่านั้นก่อนอายุ

อ้างถึงบันทึกการทดสอบ

ผ่าน

6

โค้งเย็น

เก็บตัวอย่างไว้ในกล่องอุณหภูมิต่ำที่อุณหภูมิที่กำหนดเป็นเวลา 4 ชั่วโมง ตัวอย่างลมบนแท่งเหล็กที่มีขนาดที่กำหนดพร้อมการหมุนที่กำหนด ม้วนให้เสร็จภายใน 30 วินาทีหลังจากนำตัวอย่างออกจากกล่องที่อุณหภูมิต่ำ

ไม่มีรอยแตกบนพื้นผิวตัวอย่าง

ไม่มีรอยแตกร้าว

ผ่าน

7

ความต้านทานของตัวนำ

วัดความต้านทานของตัวนำแกนขนาด 1 เมตรด้วยมิเตอร์วัดความต้านทาน DC

ที่ 20°C ความต้านทาน 8AWG ≤ 2.23Ω/กม

อ้างถึงบันทึกการทดสอบ

ผ่าน
