สายเคเบิลแบบยืดหยุ่นสำหรับรถยนต์ไฟฟ้า (EV) พร้อมมาตรฐาน IEC 62196-2 และ SAE J1772

สายเคเบิลแบบยืดหยุ่นสำหรับรถยนต์ไฟฟ้า (EV) พร้อมมาตรฐาน IEC 62196-2 และ SAE J1772

เครื่องเชื่อมสายแบตเตอรี่ 1500 วอล

เสื้อซิลิโคน แบตเตอรี่สายไฟ

การรับรอง UL แบตเตอรี่

สถานที่กำเนิด:

กวางดง, จีน

ชื่อแบรนด์:

Linke

ได้รับการรับรอง:

3C,UL,TPU,UL758,ROHS,REACH,CE,ISO9001-2015,ISO13485,IATF16949

ติดต่อเรา
ขอทุน
รายละเอียดสินค้า
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ:
300-600V
วัสดุตัวนำ:
ทองแดงเปลือยควั่น
วัสดุฉนวน:
Thermoplastic (EF2585,85 ± 3a)
วัสดุแจ็คเก็ต:
ทีพียู
ความต้านทานตัวนำสูงสุด:
A: 0.242Ω/km B: 0.78Ω/km C: 4.95Ω/km D&E: 26Ω/km
ความต้านทานฉนวนขั้นต่ำ:
500mΩ.km
เน้น:

เครื่องเชื่อมสายแบตเตอรี่ 1500 วอล

,

เสื้อซิลิโคน แบตเตอรี่สายไฟ

,

การรับรอง UL แบตเตอรี่

เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
1000 เมตร
ราคา
ต่อรองได้
รายละเอียดการบรรจุ
ตามความต้องการ
เวลาการส่งมอบ
7-15 วัน
เงื่อนไขการชำระเงิน
เงินมัดจำล่วงหน้า 30% และจัดส่งหลังจากได้รับการชำระเงินขั้นสุดท้าย 70%
สามารถในการผลิต
50000M/วัน
คําอธิบายสินค้า
ข้อมูลจำเพาะของผลิตภัณฑ์
ชื่อสายเคเบิล สายเคเบิล EV
ข้อมูลจำเพาะสายเคเบิล 2C×80mm2+1C×25mm2+1C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) เป็นไปตามข้อกำหนด RoHS
โครงสร้างโดยละเอียด
รายการ วัสดุตัวนำ ขนาด เส้นผ่านศูนย์กลางภายนอก (อ้างอิง)
A : 2C×80mm2 ทองแดงเปลือยตีเกลียว 2580/0.20 ±0.008mm 12.40±0.25mm
B : 1C×25mm2 ทองแดงเปลือยตีเกลียว 798/0.20 ±0.008mm 7.00±0.20mm
C : 1C×4mm2 ทองแดงเปลือยตีเกลียว 224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar 2.70±0.15mm
รายละเอียดฉนวน
วัสดุ ความหนาเฉลี่ยขั้นต่ำ ความหนาขั้นต่ำ ณ จุดใดๆ เส้นผ่านศูนย์กลางภายนอก
เทอร์โมพลาสติก (EF2585,85±3A) 1.60mm 1.34mm 15.60±0.40mm
คุณสมบัติทางไฟฟ้า
คุณสมบัติ ค่า
แรงดันไฟฟ้าที่กำหนด DC 1000V
อุณหภูมิที่กำหนด ปลอกหุ้ม -40~90ºC, ฉนวน -40~125ºC
ความต้านทานตัวนำสูงสุด (20ºC) A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km

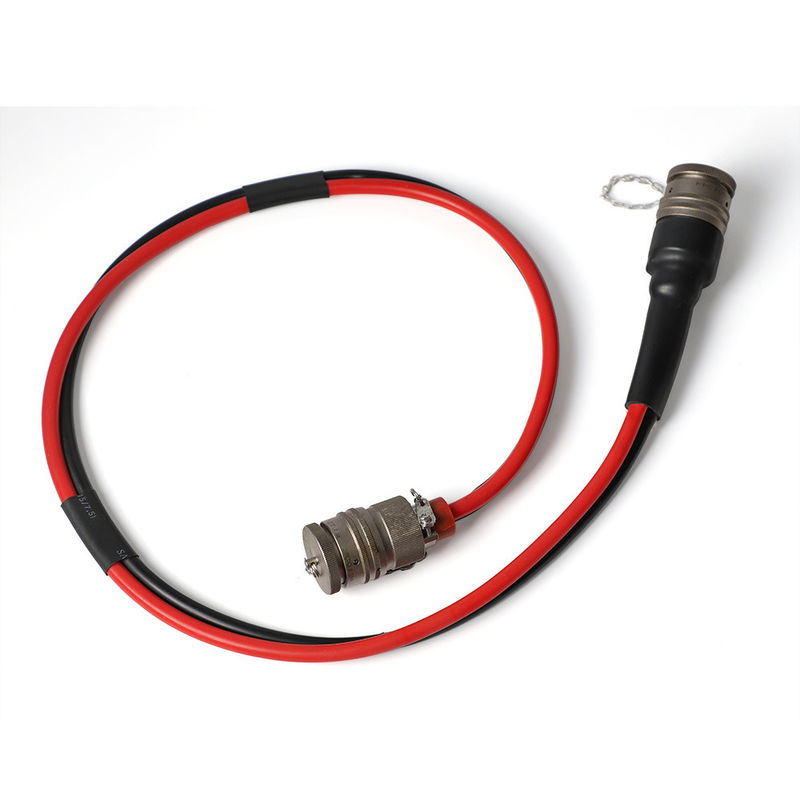

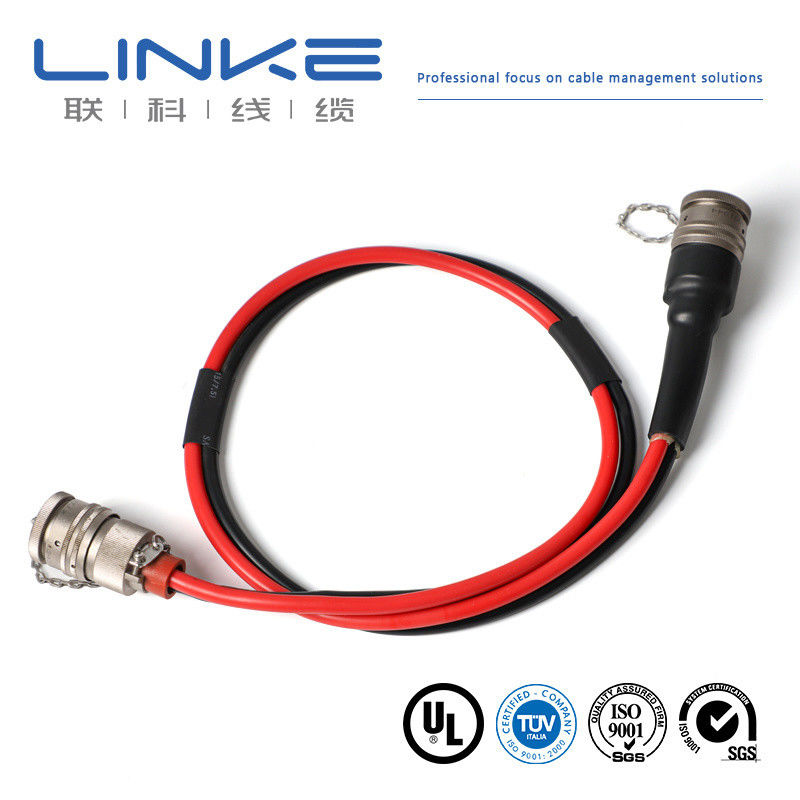

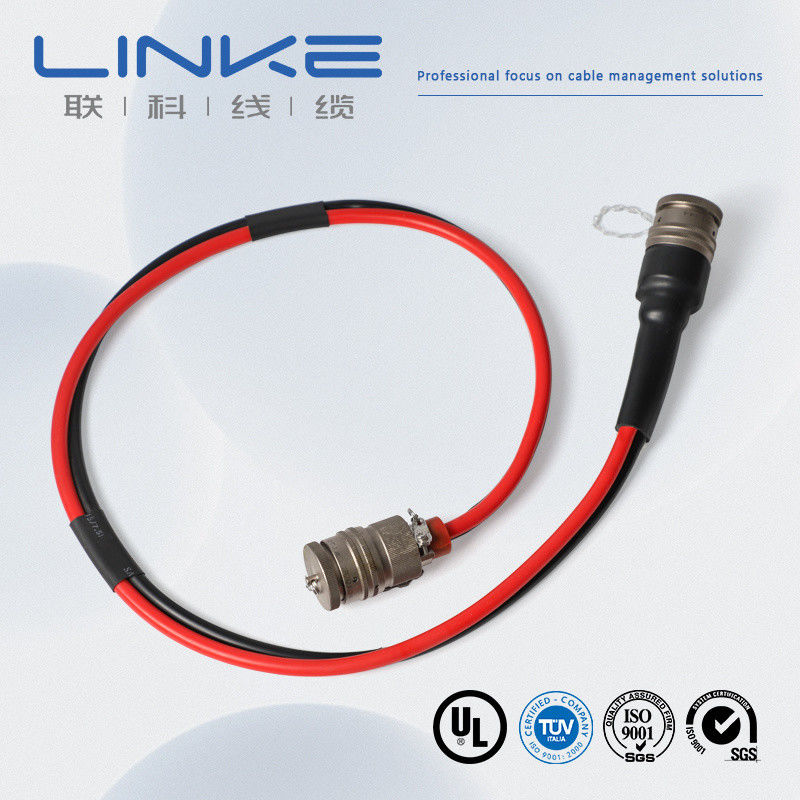

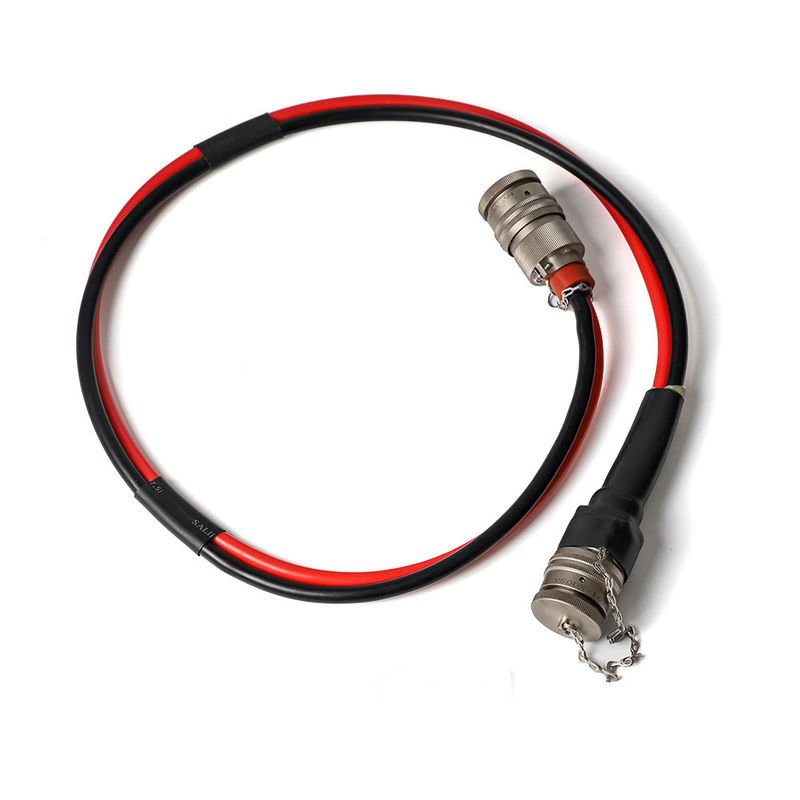

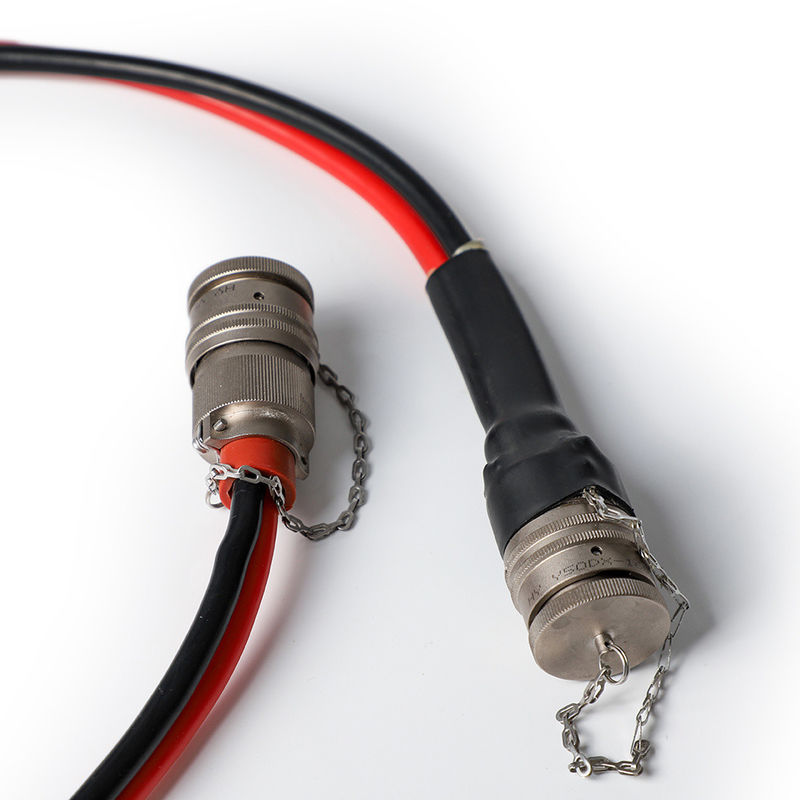

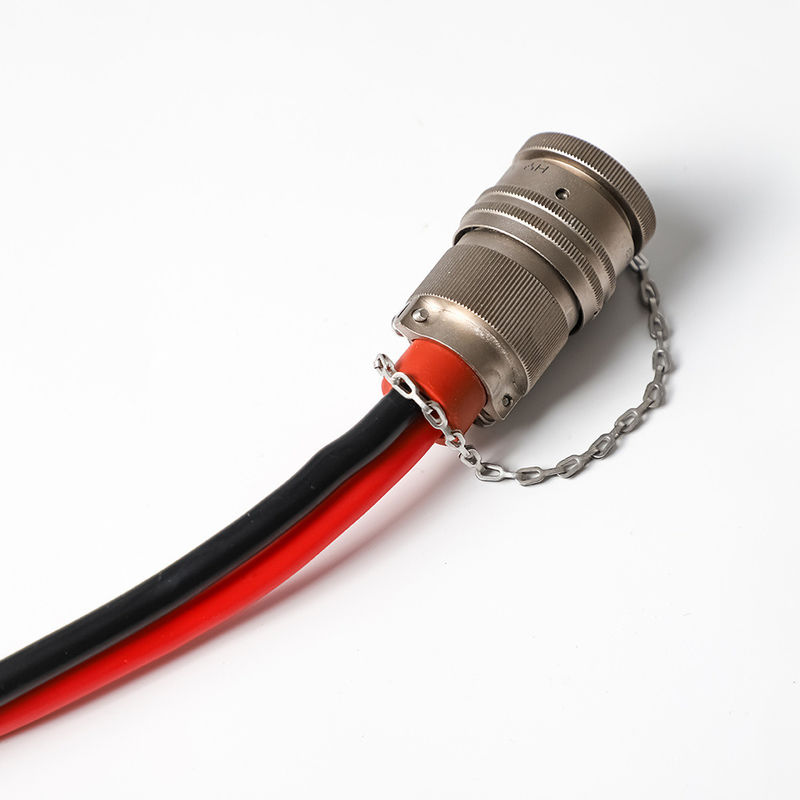

EV Flexible Cable 1500V Battery Wiring Harness with UL Certificate Close-up view of EV Flexible Cable 1500V Battery Wiring Harness
สายเคเบิลแบบยืดหยุ่นสำหรับรถยนต์ไฟฟ้า (EV) พร้อมมาตรฐาน IEC 62196-2 และ SAE J1772
ยี่ห้อ LINKE พื้นที่หน้าตัด (mm²) 0.01-500mm²
ขนาดลวด (AWG) [เช่น 24AWG, 28AWG] ตัวนำ ทองแดงเคลือบดีบุก / ทองแดงเปลือย ขึ้นอยู่กับความต้องการของลูกค้า
วัสดุฉนวน PVC/TPU/ยางซิลิโคน/PE/PP/XLPE/ไนลอน/อื่นๆ วัสดุปลอกหุ้ม [PVC/PU/ยาง/ถัก/ฯลฯ]
การรับรอง RoHS/REACH/UL/CE/IP68/ฯลฯ ความยาวที่กำหนดเอง [เช่น 1 ม., 3 ฟุต, 5 ม. ±5% ความคลาดเคลื่อน]
ประเภทสายเคเบิล [การแพทย์/กำลังไฟ/เสียง/โคแอกเชียล/ไฟฟ้า/ยานยนต์/การเก็บพลังงาน//ฯลฯ] การป้องกัน [มีชีลด์/ไม่มีชีลด์/ชีลด์ถัก]
อิมพีแดนซ์ [เช่น 75Ω (สำหรับสายโคแอกเชียล)] การพิมพ์/โลโก้ [ข้อความ/ฉลาก/โลโก้ สูงสุด 20 ตัวอักษร]
รัศมีโค้งงอ [เช่น ≥5× เส้นผ่านศูนย์กลางสายเคเบิล] พิกัดกระแส [เช่น 5A]
พิกัดแรงดันไฟฟ้า [เช่น 30V AC/DC] วัสดุขั้วต่อ [เคลือบทอง/เคลือบ nickel/ทองเหลือง/ฯลฯ]
ขั้วต่อ [เช่น USB Type-C, 3.5 มม. แจ็ค, RJ45] ปลอกหุ้ม XLPE หรือ PE หรือ PVC RUBBER
เวลาจัดส่ง 7-14 วันหลังจากยืนยันคำสั่งซื้อ สี [ดำ/ขาว/แดง/Pantone ที่กำหนดเอง/ฯลฯ]
อุณหภูมิ ลบ 70°C ถึง 350°C (-70°C ~ 350°C) บรรจุภัณฑ์ ม้วน/กล่อง/แผ่น/กำหนดเอง
บริการสนับสนุน multicolumn {3}{l}{สายเคเบิลที่กำหนดเอง, โซลูชันแบบครบวงจร, รวมถึงการตัดที่แม่นยำ, การเข้าสายและการติดตั้งหางปลา (ระบุวัสดุ เช่น ทองแดง/เคลือบ nickel)

สายเคเบิลแบบยืดหยุ่นสำหรับรถยนต์ไฟฟ้า (EV) พร้อมมาตรฐาน IEC 62196-2 และ SAE J1772

ห้องปฏิบัติการอิสระ•อุปกรณ์ทดสอบครบวงจร•การควบคุมคุณภาพเต็มรูปแบบ

เราทดสอบผลิตภัณฑ์ทุกชิ้นตามมาตรฐานที่เข้มงวดเพื่อให้มั่นใจในคุณภาพที่เหนือกว่าและประสิทธิภาพที่เชื่อถือได้



เลขที่

รายการทดสอบ

เงื่อนไขการทดสอบ

ข้อกำหนดการทดสอบ

ข้อมูลการทดสอบ

ผลลัพธ์

1

การตรวจสอบโครงสร้าง

1. เป็นไปตามตารางขนาดสายไฟ 2. ความหนาขั้นต่ำ ≥ 80% ของความหนาเฉลี่ย

เป็นไปตามตารางขนาดสายไฟ

อ้างอิงบันทึกการทดสอบ

ผ่าน

2

การช็อกด้วยความร้อน

พันตัวอย่างบนแกนเหล็กขนาดที่กำหนด วางในเตาอบบ่มที่อุณหภูมิที่กำหนดเป็นเวลา 1 ชั่วโมง ทำให้ตัวอย่างเย็นลงที่อุณหภูมิห้องอย่างน้อย 30 นาที จากนั้นสังเกตตัวอย่าง

ไม่มีรอยแตกบนพื้นผิวตัวอย่าง

ไม่มีรอยแตก

ผ่าน

3

การเสียรูปด้วยความร้อน

1. วัดความหนาของตัวอย่าง (ทำเครื่องหมายตำแหน่งที่วัด) 2. วางตัวอย่างและอุปกรณ์ทดสอบในเตาอบบ่มเพื่ออุ่นล่วงหน้าที่อุณหภูมิที่กำหนดเป็นเวลา 1 ชั่วโมง 3. วางตัวอย่างภายใต้คอลัมน์แรงกดของอุปกรณ์ทดสอบเป็นเวลา 1 ชั่วโมง 4. วัดความหนาของตัวอย่างอีกครั้งที่ตำแหน่งเดิม

1. ตัวอย่างต้องไม่แตกโดยคอลัมน์แรงกดหรือเปิดเผยตัวนำ 2. ความหนาที่ลดลง ≤ 50%

อ้างอิงบันทึกการทดสอบ

ผ่าน

4

FT2

ใช้เปลวไฟมาตรฐานที่ความสูง 125 มม. หนึ่งครั้ง

1. เปลวไฟต้องไม่ลามไปตามความยาว 2. เปลวไฟต้องไม่ลามไปยังวัสดุที่ติดไฟได้ใกล้เคียง

อ้างอิงบันทึกการทดสอบ

ผ่าน

5

การบ่ม

1. นำปลอกหุ้มยาว 200 มม. จำนวนห้าชิ้น 2. วางตัวอย่างในเตาอบบ่มที่อุณหภูมิ 158°C เป็นเวลา 168 ชั่วโมง 3. หลังจากนำตัวอย่างออก วางไว้ที่อุณหภูมิห้อง 23±5°C เป็นเวลา 16 ชั่วโมง จากนั้นทดสอบการยืดตัวเมื่อขาดและแรงดึง

1. การยืดตัวก่อนบ่ม ≥ 300%, การยืดตัวหลังบ่ม ≥ 80% ของก่อนบ่ม 2. แรงดึงก่อนบ่ม > 1.41 กก./มม.², แรงดึงหลังบ่ม ≥ 80% ของก่อนบ่ม

อ้างอิงบันทึกการทดสอบ

ผ่าน

6

การดัดเย็น

เก็บตัวอย่างในกล่องอุณหภูมิต่ำที่อุณหภูมิที่กำหนดเป็นเวลา 4 ชั่วโมง พันตัวอย่างบนแกนเหล็กขนาดที่กำหนดด้วยจำนวนรอบที่กำหนด ทำให้การพันเสร็จสมบูรณ์ภายใน 30 วินาทีหลังจากนำตัวอย่างออกจากกล่องอุณหภูมิต่ำ

ไม่มีรอยแตกบนพื้นผิวตัวอย่าง

ไม่มีรอยแตก

ผ่าน

7

ความต้านทานตัวนำ

วัดความต้านทานของตัวนำแกนหนึ่งเมตรด้วยเครื่องวัดความต้านทานกระแสตรง

ที่ 20°C ความต้านทานของ 8AWG ≤ 2.23Ω/km

อ้างอิงบันทึกการทดสอบ

ผ่าน

Linke cable technology (DongGuan) Co. Ltd. มุ่งเน้นการวิจัยและพัฒนาและ

ให้บริการโซลูชันระดับมืออาชีพสำหรับสายเคเบิลและสายไฟ โดยเฉพาะอย่างยิ่งสำหรับ

ลูกค้าอุตสาหกรรมที่แตกต่างกัน ประกอบด้วย:



สายเคเบิลหุ่นยนต์ฮิวแมนนอยด์

สายไฟ/สายข้อมูล AI

สายเคเบิลเซมิคอนดักเตอร์/สายเคเบิลอัตโนมัติอุตสาหกรรม

สายเซ็นเซอร์

สายเคเบิลพลังงานใหม่

สายไฟความงามทางการแพทย์

สายเคเบิล UL



Linke Cable มีความสามารถในการพัฒนาผลิตภัณฑ์ที่หลากหลายและความสามารถทางเทคนิคเพื่อรองรับความต้องการที่หลากหลายของลูกค้า เราได้รับการอนุมัติผลิตภัณฑ์ดังต่อไปนี้: UL 758

,CE; เรา,CE; เรา,CE; เรา,CE; เราได้รับระบบการจัดการคุณภาพดังต่อไปนี้

:ISO 9001-2015(อุตสาหกรรมยานยนต์) ข้อมูลผู้ผลิต(

อุตสาหกรรมยานยนต์),IATF 16949(อุตสาหกรรมยานยนต์) ข้อมูลผู้ผลิต



ผู้ผลิตสายไฟและสายเคเบิล Linke Cable Technology Co., Ltd เป็นซัพพลายเออร์สายเคเบิลชั้นนำในประเทศจีน ด้วยประสบการณ์กว่า 10 ปีในการวิจัยและพัฒนา การผลิต และการตลาดสายไฟและสายเคเบิล เราเชี่ยวชาญใน:

สายชาร์จ EV

  • สายเคเบิลทางการแพทย์
  • สายเคเบิลซิลิโคน
  • สายเคเบิลยานยนต์
  • โซลูชันสายเคเบิลที่กำหนดเอง
  • การรับรองของเรา
ผลิตภัณฑ์ของเราเป็นไปตามมาตรฐานสากลดังต่อไปนี้:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (ตัวนำเดี่ยว, ฉนวนเทอร์โมพลาสติก)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 และ ISO13485, TS16949

CNR - วัสดุฉนวนเครื่องใช้ไฟฟ้า
สายเดี่ยวฉนวน PVC ขึ้นรูป, พิกัด 105°C, 1000V, Class I, Group A, B, หรือ AB, FT1 และ/หรือ FT2
สายเคเบิลหุ้ม PVC ขึ้นรูปแบบไม่รวมส่วน, พิกัด 105°C, 1000V, Class I, Class หรือ Class I/II, Group A, B, หรือ AB, FT1 และ/หรือ FT2
สายเคเบิลหุ้ม TPU ขึ้นรูปแบบไม่รวมส่วน, พิกัด 80°C, 300V, Class I, Class หรือ Class I/II, Group A, B, หรือ AB, FT1 และ/หรือ FT2
คำถามที่พบบ่อย
1. คุณเป็นผู้ผลิตหรือบริษัทการค้าหรือไม่?
เราเป็นผู้ผลิตมืออาชีพ เราสามารถควบคุมคำสั่งซื้อของคุณตั้งแต่ต้นจนจบ ยินดีต้อนรับสู่การเยี่ยมชมเรา เราจะไปรับคุณที่เซินเจิ้น

2. ฉันจะขอตัวอย่างเพื่อทดสอบคุณภาพของคุณได้อย่างไร?

ตัวอย่างฟรีสำหรับคุณ ลูกค้าใหม่คาดว่าจะชำระค่าบริการจัดส่ง

3. ปริมาณการสั่งซื้อขั้นต่ำของคุณคือเท่าใด?

ปกติ 100 เมตร อย่างไรก็ตาม สายเคเบิลมีน้ำหนักมาก คุณควรสั่งซื้อในปริมาณที่เหมาะสมเพื่อหลีกเลี่ยงค่าขนส่งที่สูง การขนส่งทางทะเลเป็นทางเลือกที่ดีที่สุด
