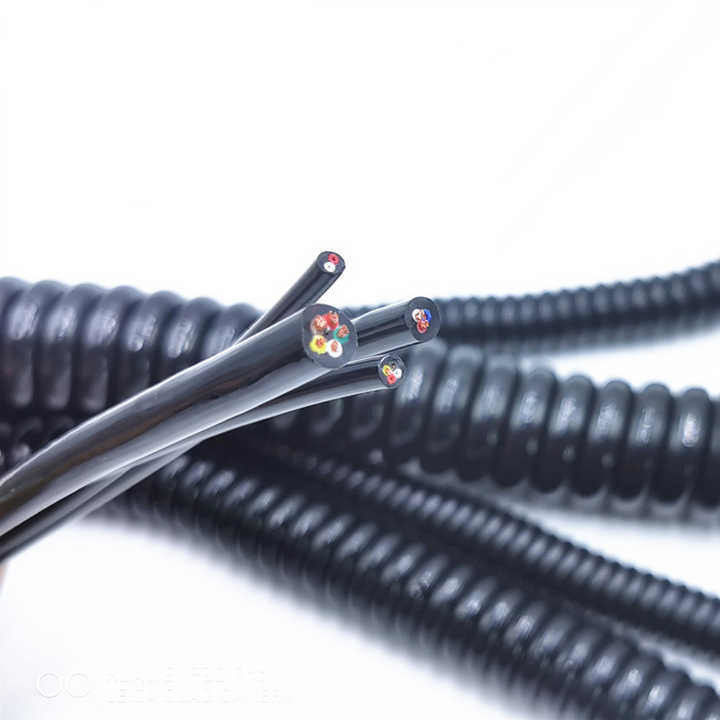

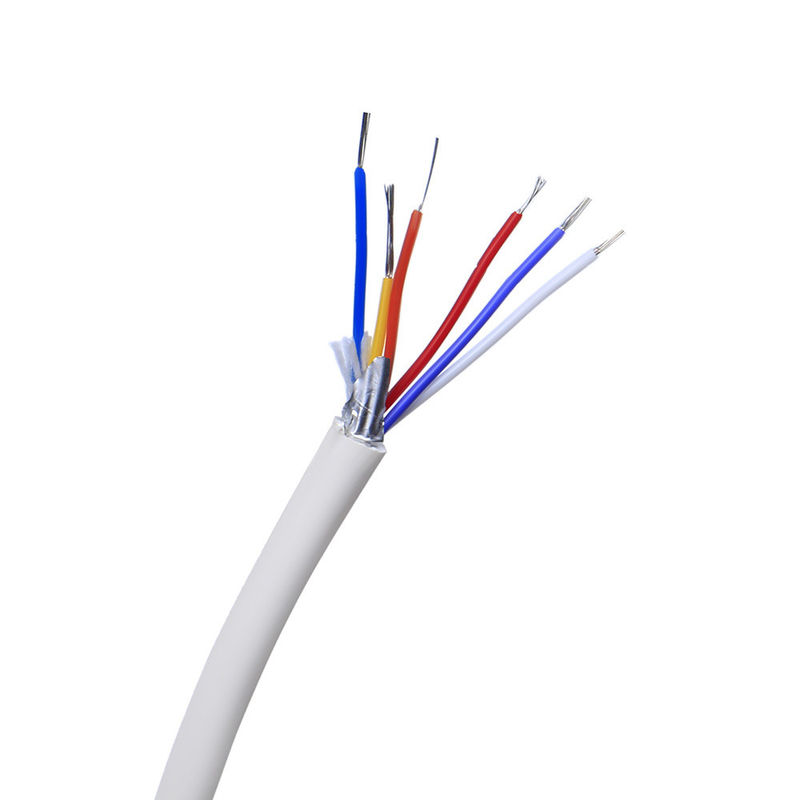

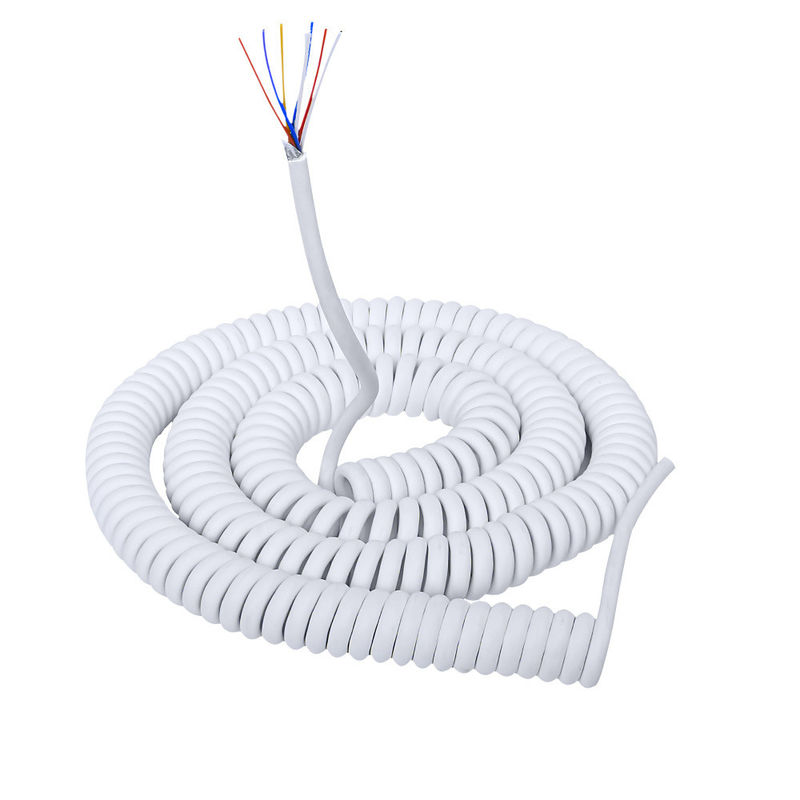

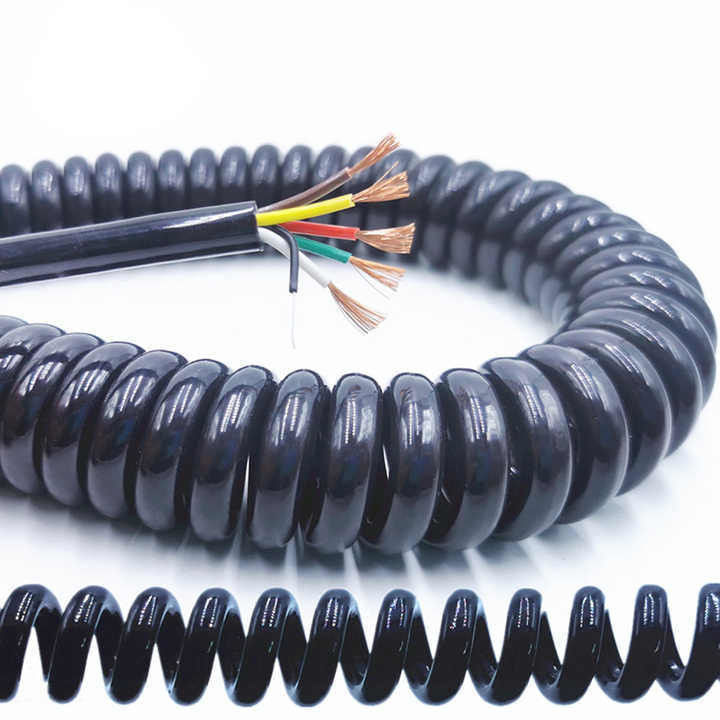

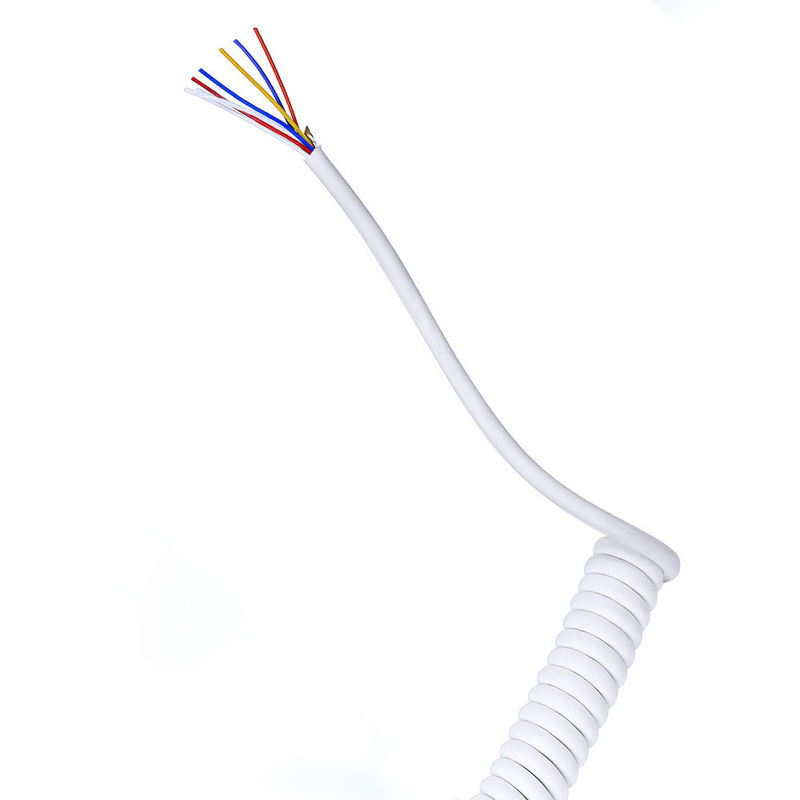

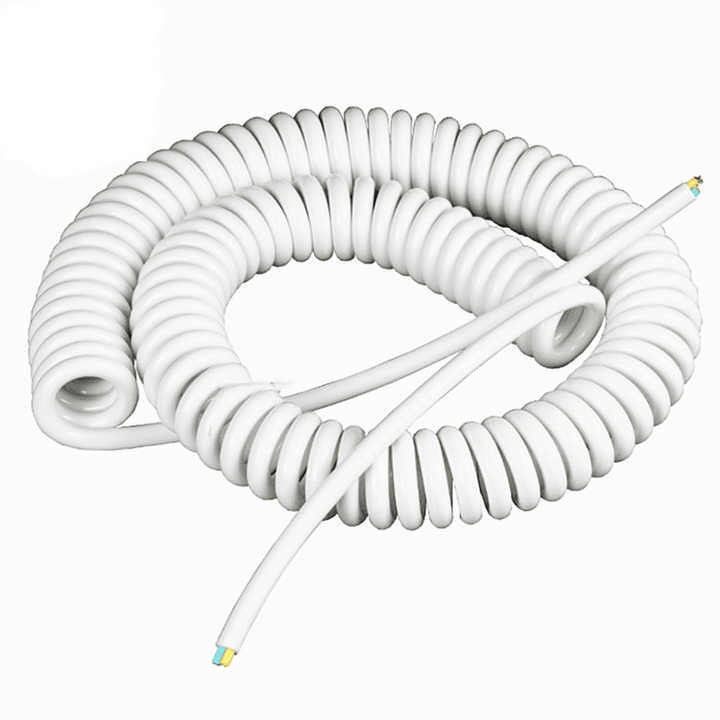

ทองแดงกระป๋อง PUR Jacket 300V วัดสไพร่เคเบิลสปริงลวดสายสําหรับการควบคุมอุตสาหกรรม

เลขที่

รายการทดสอบ

เงื่อนไขการทดสอบ

ข้อกำหนดการทดสอบ

ข้อมูลการทดสอบ

ผลลัพธ์

1

การตรวจสอบโครงสร้าง

1. เป็นไปตามตารางขนาดสายไฟ2. ความหนาขั้นต่ำ ≥ 80% ของความหนาเฉลี่ย

เป็นไปตามตารางขนาดสายไฟ

อ้างอิงบันทึกการทดสอบ

ผ่าน

2

การช็อกด้วยความร้อน

พันตัวอย่างบนแกนเหล็กขนาดที่กำหนด, วางในเตาอบบ่มที่อุณหภูมิที่กำหนดเป็นเวลา 1 ชั่วโมง, ทำให้ตัวอย่างเย็นลงที่อุณหภูมิห้องเป็นเวลาอย่างน้อย 30 นาที, จากนั้นสังเกตตัวอย่าง

ไม่มีรอยแตกบนพื้นผิวตัวอย่าง

ไม่มีรอยแตก

ผ่าน

3

การเสียรูปด้วยความร้อน

1. วัดความหนาของตัวอย่าง (ทำเครื่องหมายตำแหน่งที่วัด)2. วางตัวอย่างและอุปกรณ์ทดสอบในเตาอบบ่มเพื่ออุ่นล่วงหน้าที่อุณหภูมิที่กำหนดเป็นเวลา 1 ชั่วโมง3. วางตัวอย่างภายใต้คอลัมน์แรงกดของอุปกรณ์ทดสอบเป็นเวลา 1 ชั่วโมง4. วัดความหนาของตัวอย่างอีกครั้งที่ตำแหน่งเดิม

1. ตัวอย่างต้องไม่แตกโดยคอลัมน์แรงกดหรือเปิดเผยตัวนำ2. ความหนาที่ลดลง ≤ 50%

อ้างอิงบันทึกการทดสอบ

ผ่าน

4

FT2

ใช้เปลวไฟมาตรฐานที่ความสูง 125 มม. หนึ่งครั้ง

1. เปลวไฟต้องไม่ลามไปตามความยาว2. เปลวไฟต้องไม่ลามไปยังวัสดุที่ติดไฟได้ใกล้เคียง

อ้างอิงบันทึกการทดสอบ

ผ่าน

5

การบ่ม

1. นำเปลือกยาว 200 มม. จำนวนห้าชิ้น2. วางตัวอย่างในเตาอบบ่มที่อุณหภูมิ 158°C เป็นเวลา 168 ชั่วโมง3. หลังจากนำตัวอย่างออก, วางไว้ที่อุณหภูมิห้อง 23±5°C เป็นเวลา 16 ชั่วโมง, จากนั้นทดสอบการยืดเมื่อขาดและความต้านทานแรงดึง

1. การยืดก่อนบ่ม ≥ 300%, การยืดหลังบ่ม ≥ 80% ของก่อนบ่ม2. ความต้านทานแรงดึงก่อนบ่ม > 1.41 กก./มม.², ความต้านทานแรงดึงหลังบ่ม ≥ 80% ของก่อนบ่ม

อ้างอิงบันทึกการทดสอบ

ผ่าน

6

การดัดเย็น

เก็บตัวอย่างในกล่องอุณหภูมิต่ำที่อุณหภูมิที่กำหนดเป็นเวลา 4 ชั่วโมง, พันตัวอย่างบนแกนเหล็กขนาดที่กำหนดด้วยจำนวนรอบที่กำหนด, พันให้เสร็จภายใน 30 วินาทีหลังจากนำตัวอย่างออกจากกล่องอุณหภูมิต่ำ

ไม่มีรอยแตกบนพื้นผิวตัวอย่าง

ไม่มีรอยแตก

ผ่าน

7

ความต้านทานตัวนำ

วัดความต้านทานของตัวนำแกนหนึ่งเมตรด้วยเครื่องวัดความต้านทานกระแสตรง

ที่ 20°C, ความต้านทานของ 8AWG ≤ 2.23Ω/กม.

อ้างอิงบันทึกการทดสอบ

ผ่าน
