สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Linke
ได้รับการรับรอง:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
หมายเลขรุ่น:
UL1569
วิดีโอ
วิดีโอ

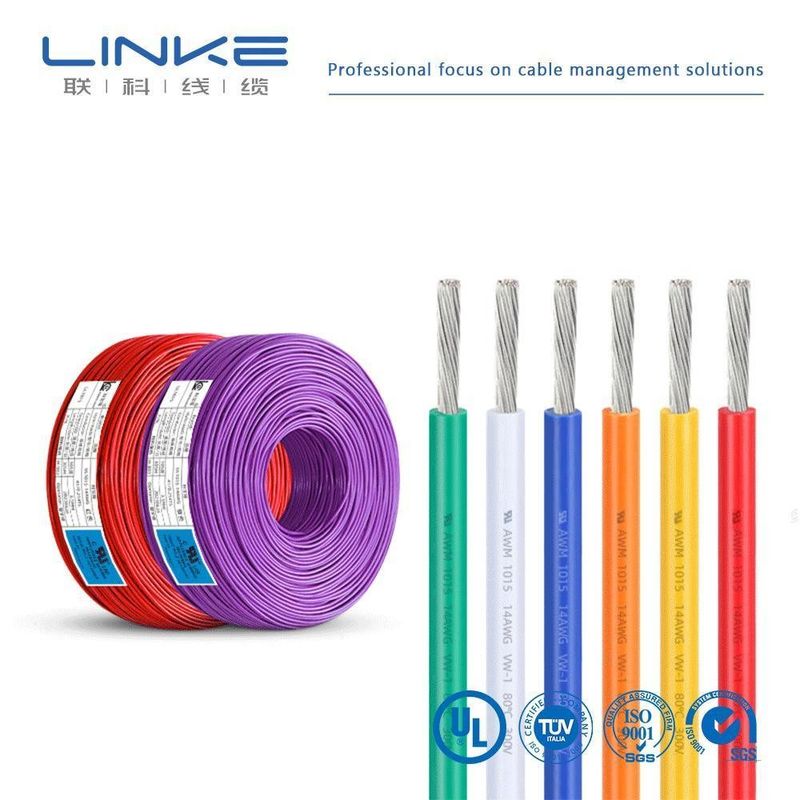

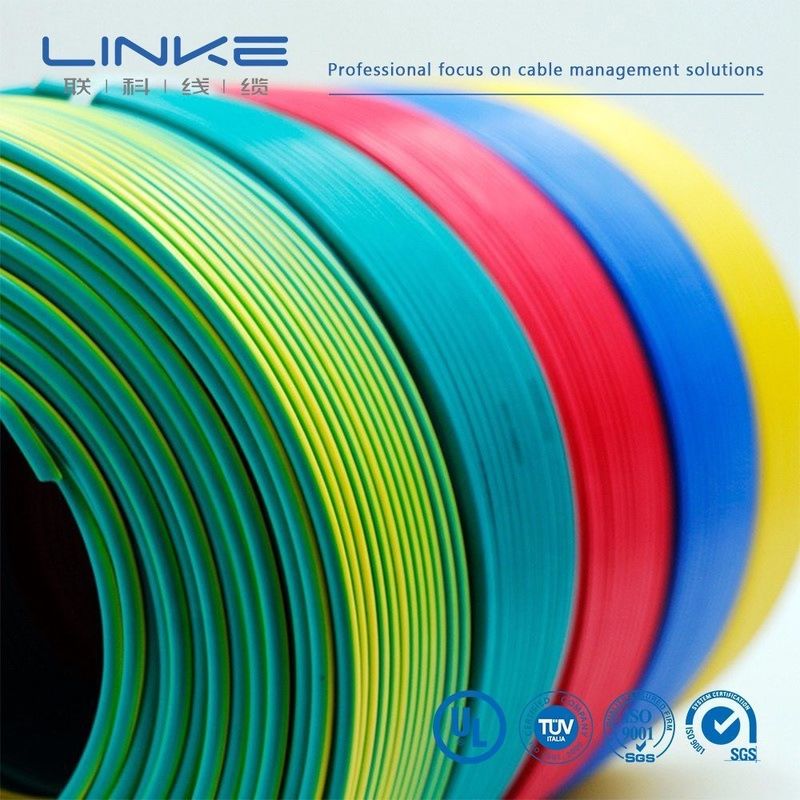

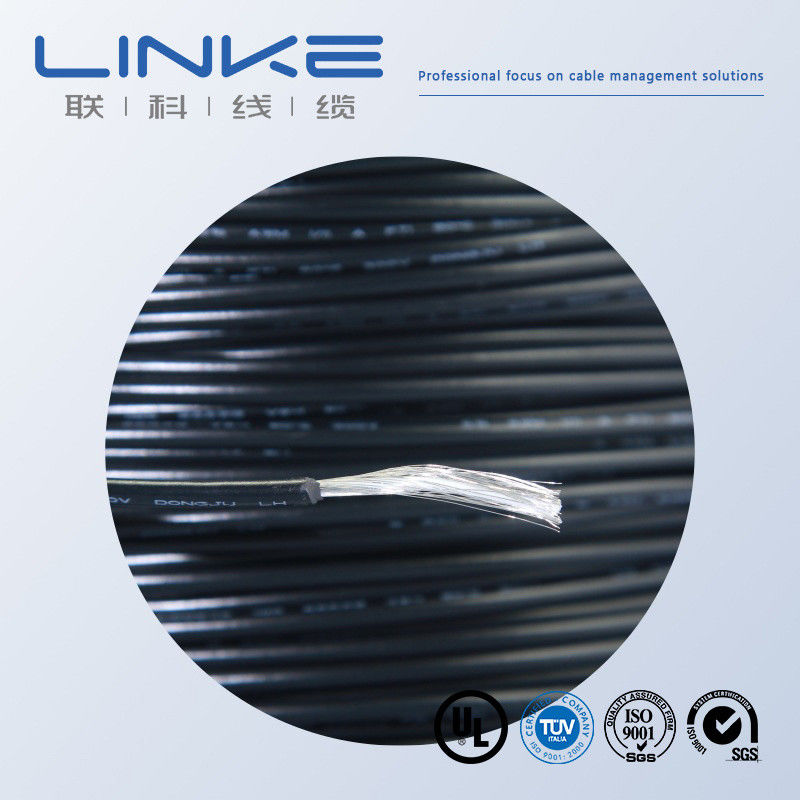

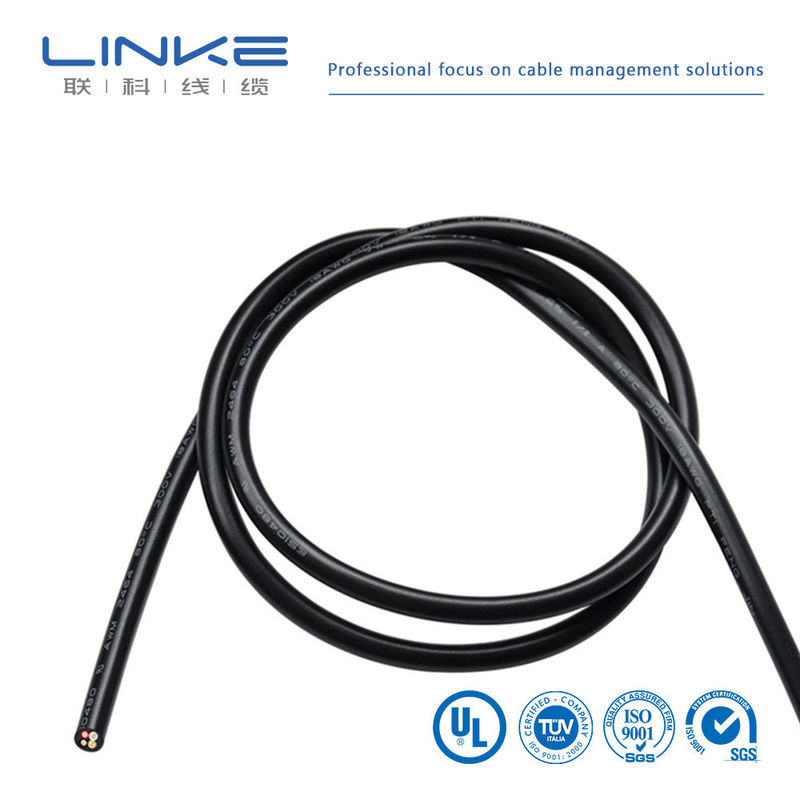

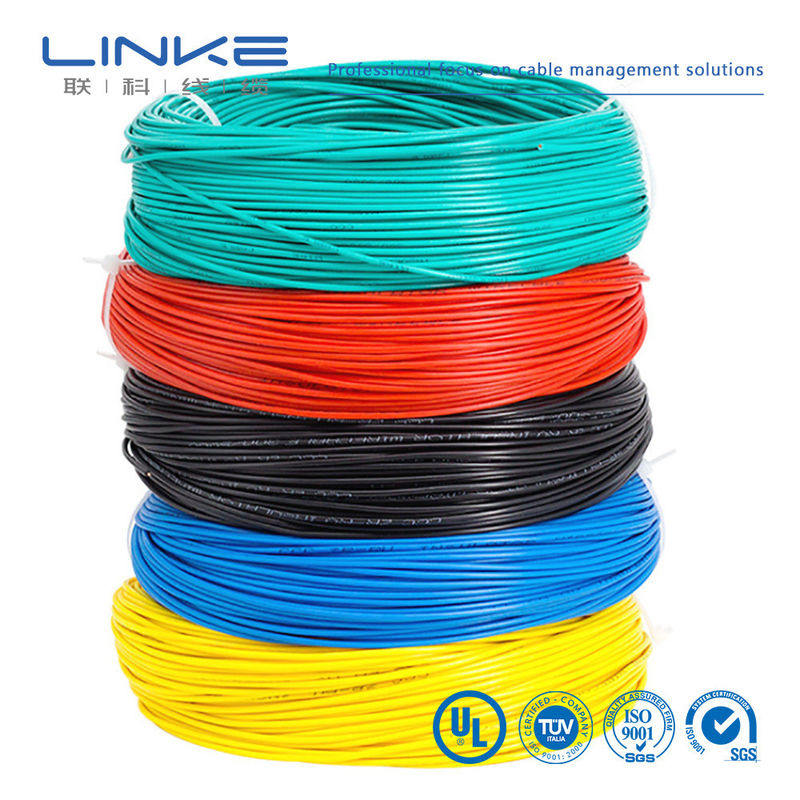

UL Certified PVC ติดกันทองแดงกระป๋องเคเบิลแกนเดียวที่ออกแบบสําหรับการใช้งานสายไฟฟ้าอิเล็กทรอนิกส์ ซึ่งตรงกับมาตรฐาน UL758/UL1581
Linke cable technology (DongGuan) Co. Ltd มุ่งเน้นในงาน R&D และให้บริการทางมืออาชีพกับ Cable&Wire โดยเฉพาะสําหรับลูกค้าในอุตสาหกรรมที่แตกต่างกัน
Linke Cable มีความสามารถในการพัฒนาผลิตภัณฑ์ที่หลากหลายและความสามารถทางเทคนิคเพื่อรองรับความต้องการของลูกค้าที่หลากหลาย เราได้รับการอนุญาตผลิตภัณฑ์ต่อไปนี้:REACH,CE; เราได้รับระบบการจัดการคุณภาพต่อไปนี้:ISO 9001-2015 ((ผลิตภัณฑ์ทั้งหมด); ISO 13485 ((อุปกรณ์และเครื่องมือการแพทย์),IATF 16949 ((อุตสาหกรรมรถยนต์)
ห้องปฏิบัติการอิสระ • อุปกรณ์การทดสอบครบครัน • การควบคุมคุณภาพอย่างเต็มที่
เราทดสอบผลิตภัณฑ์ทุกชิ้น ด้วยมาตรฐานที่เข้มงวด เพื่อให้แน่ใจว่ามีคุณภาพสูงสุดและการทํางานที่น่าเชื่อถือ
เราดําเนินการห้องปฏิบัติการทดสอบคุณภาพอิสระ ที่มีอุปกรณ์การทดสอบที่สมบูรณ์แบบ และขั้นตอนการทดสอบที่มาตรฐานมาตรฐานการทดสอบผลิตภัณฑ์ของเราครอบคลุมตัวชี้วัดการทํางานและความปลอดภัยทั้งหมดผ่านการตรวจสอบอย่างเป็นระบบและเข้มงวด เราสามารถควบคุมคุณภาพของผลิตภัณฑ์ได้อย่างมีประสิทธิภาพ ลดความเสี่ยง และมอบผลิตภัณฑ์ที่มีคุณภาพสูง ที่มั่นคงปลอดภัย และคุณสามารถไว้วางใจได้
| ไม่ ไม่ | สินค้าทดสอบ | สภาพการทดสอบ | ความต้องการในการทดสอบ | ข้อมูลการทดสอบ | ผล |
|---|---|---|---|---|---|
| 1 | การตรวจสอบโครงสร้าง | 1. ติดตามตารางขนาดสาย 2ความหนาขั้นต่ํา ≥ 80% ของความหนาเฉลี่ย |
ติดตามตารางขนาดสาย | อ้างอิงบันทึกการทดสอบ | ผ่าน |
| 2 | โชคความร้อน | วินด์ตัวอย่างบนไม้เหล็กขนาดที่กําหนดไว้ วางในเตาปรุงความแก่ที่อุณหภูมิที่กําหนดไว้ 1 ชั่วโมง ตกลงความเย็นตัวอย่างสู่อุณหภูมิห้องอย่างน้อย 30 นาที จากนั้นสังเกตตัวอย่าง | ไม่มีรอยแตกบนพื้นผิวตัวอย่าง | ไม่มีรอยแตก | ผ่าน |
| 3 | การปรับปรุงความร้อน | 1. วัดความหนาของตัวอย่าง (ตราตําแหน่งวัด) 2. วางตัวอย่างและเครื่องทดสอบในเตาปรุงความแก่ เพื่อทําความร้อนก่อนที่อุณหภูมิที่กําหนดไว้ 1 ชั่วโมง 3. วางตัวอย่างไว้ใต้เสาความดันของเครื่องทดสอบ 1 ชั่วโมง 4. วัดความหนาของตัวอย่างอีกครั้งในตําแหน่งเดียวกัน |
1. ตัวอย่างไม่ควรแตกโดยเสาความดันหรือเปิดตัวสายนํา 2การลดความหนา ≤ 50% |
อ้างอิงบันทึกการทดสอบ | ผ่าน |
| 4 | FT2 | ใช้เพลิงมาตรฐานในความสูง 125 มิลลิเมตรครั้งเดียว | 1. ไฟไหม้ไม่ควรกระจายไปตามความยาวของมัน 2. ไฟไหม้จะไม่แพร่กระจายไปยังวัสดุที่น่าเผาไหม้ใกล้เคียง |
อ้างอิงบันทึกการทดสอบ | ผ่าน |
| 5 | การแก่ตัว | 1. เอาส่วนห้าของ 200 มิลลิเมตรยาว sheath 2. วางตัวอย่างไว้ในเตาปรุงความแก่ที่ 158 °C เป็นเวลา 168 ชั่วโมง 3หลังจากการเอาตัวอย่างออก วางไว้ที่อุณหภูมิห้อง 23±5°C เป็นเวลา 16 ชั่วโมง จากนั้นทดสอบความยืดหยุ่นในการแตกและความแข็งแรงในการยืด |
1ความยาวก่อนการแก่ ≥ 300%, ความยาวหลังจากการแก่ ≥ 80% ของความยาวก่อนการแก่ 2ความแข็งแรงต่อการดึงก่อนการเก่า > 1.41kg/mm2 ความแข็งแรงต่อการดึงหลังจากการเก่า ≥ 80% ของความแข็งแรงก่อนการเก่า |
อ้างอิงบันทึกการทดสอบ | ผ่าน |
| 6 | โคลด์เบนด์ | เก็บตัวอย่างไว้ในกล่องอุณหภูมิต่ําในอุณหภูมิที่กําหนดไว้ 4 ชั่วโมง ตัวอย่างลมบนไม้เหล็กขนาดที่กําหนดไว้ที่มีการหมุนที่กําหนดไว้การล่อแบบครบถ้วนภายใน 30 วินาทีหลังจากที่ตัวอย่างถูกเอาออกจากกล่องอุณหภูมิต่ํา | ไม่มีรอยแตกบนพื้นผิวตัวอย่าง | ไม่มีรอยแตก | ผ่าน |
| 7 | ความต้านทานของตัวนํา | วัดความต้านทานของตัวนําแกน 1 เมตรด้วยเครื่องวัดความต้านทาน DC | ในอุณหภูมิ 20 °C ความต้านทาน 8AWG ≤ 2.23Ω/km | อ้างอิงบันทึกการทดสอบ | ผ่าน |
เลขแบบ UL:1569
ความดันเฉพาะ:300 วอลต์
อุณหภูมิปริมาณ105°C
มาตรฐาน:UL758/UL1581
การตรา:E364879 AWM 1569 AWG VW-1 105°C 300V C AWM I A 105°C 300V FT1 คาเบิ้ลขวา
การเชื่อมต่อภายในของอุปกรณ์และอุปกรณ์อิเล็กทรอนิกส์
| ขนาดของตัวนํา (AWG) | การก่อสร้าง (หมายเลข/มม) | กว้าง (mm) | ความหนาชื่อ (มม.) | กว้าง (mm) | ความต้านทานสูงสุดของตัวนํา (Ω/KM) ทองแดงเปล่า |
ความต้านทานสูงสุดของตัวนํา (Ω/KM) ทองแดงกระป๋อง |
|---|---|---|---|---|---|---|
| 32 | 7/0.08 | 0.24 | 0.38 | 1.00±005 | 563.5 | 588.9 |
| 30 | 7/0.10 | 0.30 | 0.38 | 1.10±005 | 354 | 381 |
| 28 | 7/0.127 | 0.38 | 0.38 | 1.20 ± 0.10 | 223 | 239 |
| 26 | 7/0.16 | 0.48 | 0.38 | 1.30±0.10 | 140 | 150 |
| 24 | 7/0.20 | 0.60 | 0.38 | 1.40±010 | 87.6 | 94.2 |
| 22 | 7/0.254 | 0.78 | 0.38 | 1.60 ± 0.10 | 55.4 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.38 | 10.80±0.10 | 34.6 | 36.7 |
| 18 | 41/0.16 | 1.18 | 0.38 | 2.10±010 | 21.8 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.38 | 2.40±010 | 13.7 | 14.6 |
| 14 | 41/0.254 | 1.88 | 0.38 | 20.80±0.10 | 8.62 | 8.96 |
| 12 | 65/0.254 | 2.36 | 0.38 | 3.30±0.10 | 5.43 | 5.64 |
| 10 | 105/0.254 | 3.00 | 0.38 | 3.90±015 | 3.409 | 3.546 |
สีดํา, สีน้ําตาล, สีแดง, ส้ม, สีเหลือง, สีเขียว, สีฟ้า, สีม่วง, สีเทา, สีขาว, สีเหลือง/สีเขียว, ใส
รายละเอียดของสายไฟสามารถปรับเปลี่ยนตามความต้องการเฉพาะของคุณ
| ยี่ห้อ | ซ้าย | ช่องตัด (mm2) | 0.01-500mm2 |
| กว้างสาย (AWG) | [ตัวอย่างเช่น 24AWG, 28AWG] | ผู้ขับ | ทองแดงกระป๋อง / ทองแดงเปล่า ตามความต้องการของลูกค้า |
| วัสดุประปา | PVC/TPU/ยางซิลิโคน/PE/PP/XLPE/ไนลอน/อื่นๆ | วัสดุของเสื้อ | [PVC/PU/ยาง/Braid/ฯลฯ] |
| การรับรอง | RoHS/REACH/UL/CE/IP68 เป็นต้น | ความยาวตามสั่ง | [ตัวอย่างเช่น ความละเอียด 1m, 3ft, 5m ± 5%] |
| ประเภทสาย | [ทางการแพทย์ / พลังงาน / เสียง / โคเอชเชียล / ไฟฟ้า / รถยนต์ / การเก็บพลังงาน / ฯลฯ ] | การป้องกัน | [อ้อม/ไม่อ้อม/อ้อม] |
| อุปสรรค | [ตัวอย่างเช่น 75Ω (สําหรับสายเคเบิลโคอาเซียล) ] | การพิมพ์/โลโก้ | [ข้อความ/สัญลักษณ์/โลโก้ ขนาดสูงสุด 20 ตัวอักษร] |
| Radius Bend (รัศมีโค้ง) | [ตัวอย่างเช่น กว้าง ≥ 5 × กาย Kabel] | เรตติ้งปัจจุบัน | [ตัวอย่างเช่น 5A] |
| ระดับความกระชับกําลัง | [ตัวอย่างเช่น 30V AC/DC] | วัสดุเชื่อม | [เคลือบทอง/เคลือบไนเคิล/ทองแดง/ฯลฯ] |
| เครื่องเชื่อม | [ตัวอย่างเช่น USB ประเภท C, แจ็ค 3.5 มิลลิเมตร, RJ45] | ชุด | XLPE หรือ PE หรือ PVC RUBBER |
| ระยะเวลาการจัดส่ง | 7-14 วันหลังจากยืนยันการสั่งซื้อ | สี | [สีดํา/สีขาว/สีแดง/สีพานโทนตามสั่ง] |
| อุณหภูมิ | -70°C ถึง 350°C ((-70°C ~ 350°C) | แพ็คเกจ | กล่อง/กล่อง/แผ่น |
| บริการสนับสนุน | สายเคเบิลที่กําหนดเอง, การแก้ไขจากปลายไปปลาย, รวมถึงการตัด, การบดและการติดตั้งของล็อก (ระบุวัสดุ, ตัวอย่างเช่น ทองแดง / นิเคิล) | ||
ผู้ผลิตสายและสายเคเบิล Linke Cable Technology Co., Ltd เป็นผู้จําหน่ายสายเคเบิลชั้นนําในจีนที่มีประสบการณ์มากกว่า 10 ปีในด้าน R & D, การผลิตและการตลาดเราให้บริการหลายสายเคเบิลและการแก้ไขสายเคเบิลที่กําหนดเองทั่วโลก.
สายชาร์จ EV สายการแพทย์ สายซิลิโคน สายสปริง สายผสม สายดึง สาย UL สายรถยนต์ และอื่นๆ
ใน Linke Cable เราใช้วิธีการวิศวกรต่อวิศวกร เพื่อพัฒนาสายไฟที่ดีกว่าสําหรับลูกค้า และปรับปรุงคุณภาพชีวิต
