สายไฟรถยนต์แกน 110V 300V
สายไฟรถยนต์ระดับพรีเมียม ออกแบบมาสำหรับการใช้งานสายไฟภายในและภายนอกรถยนต์ พร้อมการรับรอง UL2464
ข้อมูลจำเพาะผลิตภัณฑ์
หมายเลขสไตล์ UL: 2464
แรงดันไฟฟ้าที่กำหนด: 300V
อุณหภูมิที่กำหนด: 80°C
มาตรฐาน: UL758/UL1581
การใช้งาน
การเดินสายภายในหรือการเชื่อมต่อภายนอกของอุปกรณ์อิเล็กทรอนิกส์ในการใช้งานยานยนต์และอุตสาหกรรม
ข้อมูลการทำเครื่องหมาย
E364879 AWM 2464 **AWG VW-1 80°C 300V C AWM I A 80°C 300V FT1 Linke Cable
ข้อมูลจำเพาะทางเทคนิค
| ขนาดตัวนำ (AWG) |
โครงสร้าง (เลขที่/มม.) |
เส้นผ่านศูนย์กลาง (มม.) |
ความหนาโดยประมาณ (มม.) |
เส้นผ่านศูนย์กลาง (มม.) |
แกน |
อัตราการป้องกัน (%) |
ความหนาโดยประมาณ (มม.) |
เส้นผ่านศูนย์กลาง (มม.) |
ทองแดงเปลือย (Ω/KM) |
ทองแดงเคลือบดีบุก (Ω/KM) |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 2 | ทางเลือก | 0.76 | 3.50±0.10 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 3 | ทางเลือก | 0.76 | 3.70±0.15 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 4 | ทางเลือก | 0.76 | 3.90±0.15 | 140 | 150 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 2 | ทางเลือก | 0.76 | 3.70±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 3 | ทางเลือก | 0.76 | 3.90±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 4 | ทางเลือก | 0.76 | 4.20±0.15 | 87.6 | 94.2 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 2 | ทางเลือก | 0.76 | 4.10±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 3 | ทางเลือก | 0.76 | 4.30±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 4 | ทางเลือก | 0.76 | 4.70±0.15 | 55.4 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 2 | ทางเลือก | 0.76 | 4.50±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 3 | ทางเลือก | 0.76 | 4.80±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 4 | ทางเลือก | 0.76 | 5.10±0.15 | 34.6 | 36.7 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 2 | ทางเลือก | 0.76 | 5.10±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 3 | ทางเลือก | 0.76 | 5.40±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 4 | ทางเลือก | 0.76 | 5.90±0.15 | 21.8 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 2 | ทางเลือก | 0.76 | 5.70±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 3 | ทางเลือก | 0.76 | 6.00±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 4 | ทางเลือก | 0.76 | 6.60±0.15 | 13.7 | 14.6 |
การกำหนดค่าแกนและการเข้ารหัสสี
แกน A (30 ตัวนำ)
ตัวนำ: ลวดทองแดงอ่อนเคลือบดีบุก 19/0.16±0.003 มม.
ฉนวน: PVC-001 (สีต่างๆ)
A1. สีแดง
A2. สีแดงพร้อมดำ
A3. สีแดงพร้อมน้ำตาล
A4. สีแดงพร้อมส้ม
A5. สีแดงพร้อมเหลือง
A6. สีแดงพร้อมเขียว
A7. สีแดงพร้อมน้ำเงิน
A8. สีแดงพร้อมม่วง
A9. สีแดงพร้อมเทา
A10. สีแดงพร้อมขาว
A11. สีเหลือง
A12. สีเหลืองพร้อมดำ
A13. สีเหลืองพร้อมน้ำตาล
A14. สีเหลืองพร้อมแดง
A15. สีเหลืองพร้อมส้ม
A16. สีเหลืองพร้อมเขียว
A17. สีเหลืองพร้อมน้ำเงิน
A18. สีเหลืองพร้อมม่วง
A19. สีเหลืองพร้อมเทา
A20. สีเหลืองพร้อมขาว
A21. สีเขียว
A22. สีเขียวพร้อมดำ
A23. สีเขียวพร้อมน้ำตาล
A24. สีเขียวพร้อมแดง
A25. สีเขียวพร้อมส้ม
A26. สีเขียวพร้อมเหลือง
A27. สีเขียวพร้อมน้ำเงิน
A28. สีเขียวพร้อมม่วง
A29. สีเขียวพร้อมเทา
A30. สีเขียวพร้อมขาว
การก่อตัวของสายเคเบิล: เทปไมลาร์ใส, สายดิน, ฟอยล์อลูมิเนียมด้านเดียวสีเงิน
แกน B (30 ตัวนำ)
ตัวนำ: ลวดทองแดงอ่อนเคลือบดีบุก 19/0.16±0.003 มม.
ฉนวน: PVC-001 (สีต่างๆ)
B1. สีส้ม
B2. สีส้มพร้อมดำ
B3. สีส้มพร้อมน้ำตาล
B4. สีส้มพร้อมแดง
B5. สีส้มพร้อมเหลือง
B6. สีส้มพร้อมเขียว
B7. สีส้มพร้อมน้ำเงิน
B8. สีส้มพร้อมม่วง
B9. สีส้มพร้อมเทา
B10. สีส้มพร้อมขาว
B11. สีน้ำเงิน
B12. สีน้ำเงินพร้อมดำ
B13. สีน้ำเงินพร้อมน้ำตาล
B14. สีน้ำเงินพร้อมแดง
B15. สีน้ำเงินพร้อมส้ม
B16. สีน้ำเงินพร้อมเหลือง
B17. สีน้ำเงินพร้อมเขียว
B18. สีน้ำเงินพร้อมม่วง
B19. สีน้ำเงินพร้อมเทา
B20. สีน้ำเงินพร้อมขาว
B21. สีม่วง
B22. สีม่วงพร้อมดำ
B23. สีม่วงพร้อมน้ำตาล
B24. สีม่วงพร้อมแดง
B25. สีม่วงพร้อมส้ม
B26. สีม่วงพร้อมเหลือง
B27. สีม่วงพร้อมเขียว
B28. สีม่วงพร้อมน้ำเงิน
B29. สีม่วงพร้อมเทา
B30. สีม่วงพร้อมขาว
การก่อตัวของสายเคเบิล: เทปไมลาร์ใส, สายดิน, ฟอยล์อลูมิเนียมด้านเดียวสีเงิน
แกน C (25 ตัวนำ)
ตัวนำ: ลวดทองแดงอ่อนเคลือบดีบุก 19/0.16±0.003 มม.
ฉนวน: PVC-001 (สีต่างๆ)
C1. สีเทา
C2. สีเทาพร้อมดำ
C3. สีเทาพร้อมน้ำตาล
C4. สีเทาพร้อมแดง
C5. สีเทาพร้อมส้ม
C6. สีเทาพร้อมเหลือง
C7. สีเทาพร้อมเขียว
C8. สีเทาพร้อมน้ำเงิน
C9. สีเทาพร้อมม่วง
C10. สีเทาพร้อมขาว
C11. สีขาว
C12. สีขาวพร้อมดำ
C13. สีขาวพร้อมน้ำตาล
C14. สีขาวพร้อมแดง
C15. สีขาวพร้อมส้ม
C16. สีขาวพร้อมเหลือง
C17. สีขาวพร้อมเขียว
C18. สีขาวพร้อมน้ำเงิน
C19. สีขาวพร้อมม่วง
C20. สีขาวพร้อมเทา
C21. สีม่วงอ่อน
C22. สีม่วงอ่อนพร้อมดำ
C23. สีม่วงอ่อนพร้อมน้ำตาล
C24. สีม่วงอ่อนพร้อมแดง
C25. สีม่วงอ่อนพร้อมส้ม
การก่อตัวของสายเคเบิล: เทปไมลาร์ใส, สายดิน, ฟอยล์อลูมิเนียมด้านเดียวสีเงิน
แกน D (25 ตัวนำ)
ตัวนำ: ลวดทองแดงอ่อนเคลือบดีบุก 19/0.16±0.003 มม.
ฉนวน: PVC-001 (สีต่างๆ)
D1. สีชมพู
D2. สีชมพูพร้อมดำ
D3. สีชมพูพร้อมน้ำตาล
D4. สีชมพูพร้อมแดง
D5. สีชมพูพร้อมส้ม
D6. สีชมพูพร้อมเหลือง
D7. สีชมพูพร้อมเขียว
D8. สีชมพูพร้อมน้ำเงิน
D9. สีชมพูพร้อมม่วง
D10. สีชมพูพร้อมเทา
D11. สีชมพูพร้อมขาว
D12. สีฟ้าอ่อนพร้อมดำ
D13. สีฟ้าอ่อนพร้อมน้ำตาล
D14. สีฟ้าอ่อนพร้อมแดง
D15. สีฟ้าอ่อนพร้อมส้ม
D16. สีฟ้าอ่อนพร้อมเหลือง
D17. สีฟ้าอ่อนพร้อมเขียว
D18. สีฟ้าอ่อนพร้อมม่วง
D19. สีฟ้าอ่อนพร้อมเทา
D20. สีฟ้าอ่อนพร้อมขาว
D21. สีเขียวอ่อนพร้อมดำ
D22. สีเขียวอ่อนพร้อมน้ำตาล
D23. สีเขียวอ่อนพร้อมแดง
D24. สีเขียวอ่อนพร้อมส้ม
D25. สีเขียวอ่อนพร้อมเหลือง
การก่อตัวของสายเคเบิล: เทปไมลาร์ใส, สายดิน, ฟอยล์อลูมิเนียมด้านเดียวสีเงิน
การก่อตัวของสายเคเบิลทั้งหมด (แกน A+B+C+D)
การเติม: แถบเติมด้วย PVC-001 สีขาว φ=2.90 มม. (การเติมตรงกลาง)
การพัน: ไมลาร์โปร่งใส W=60 มม., &=0.025 มม.

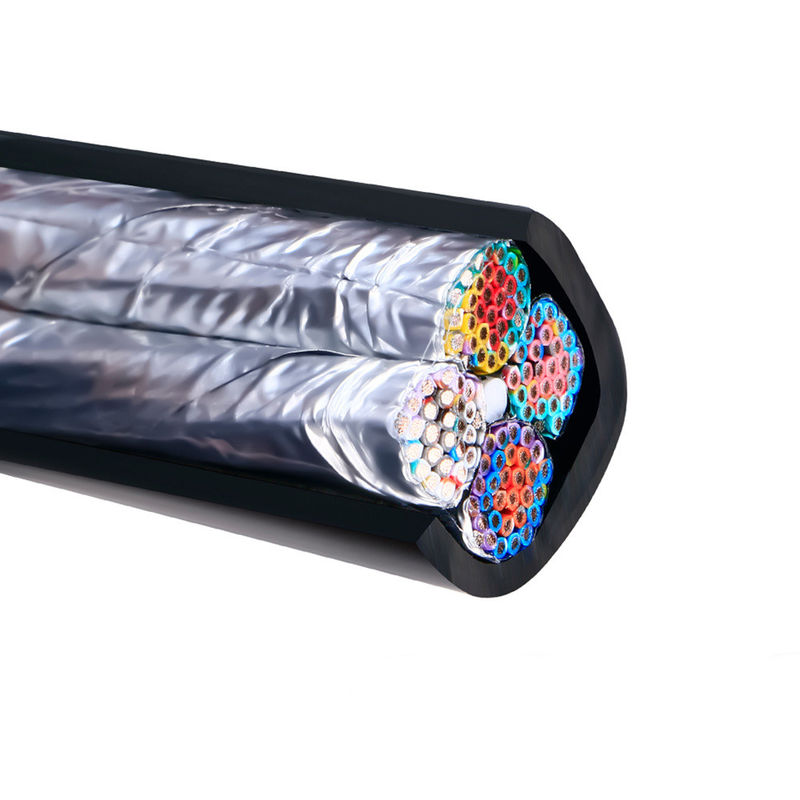

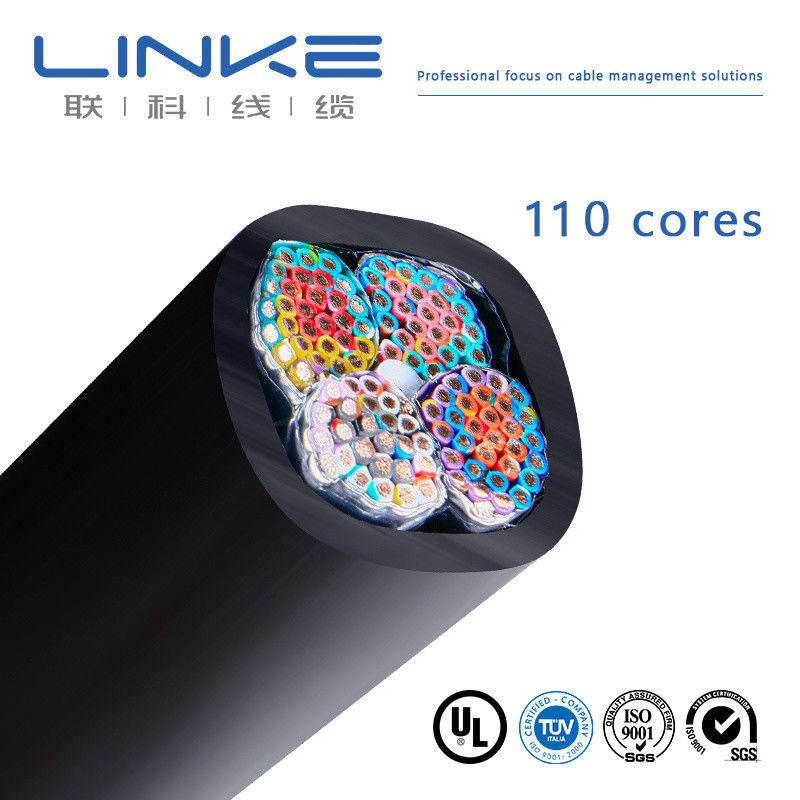

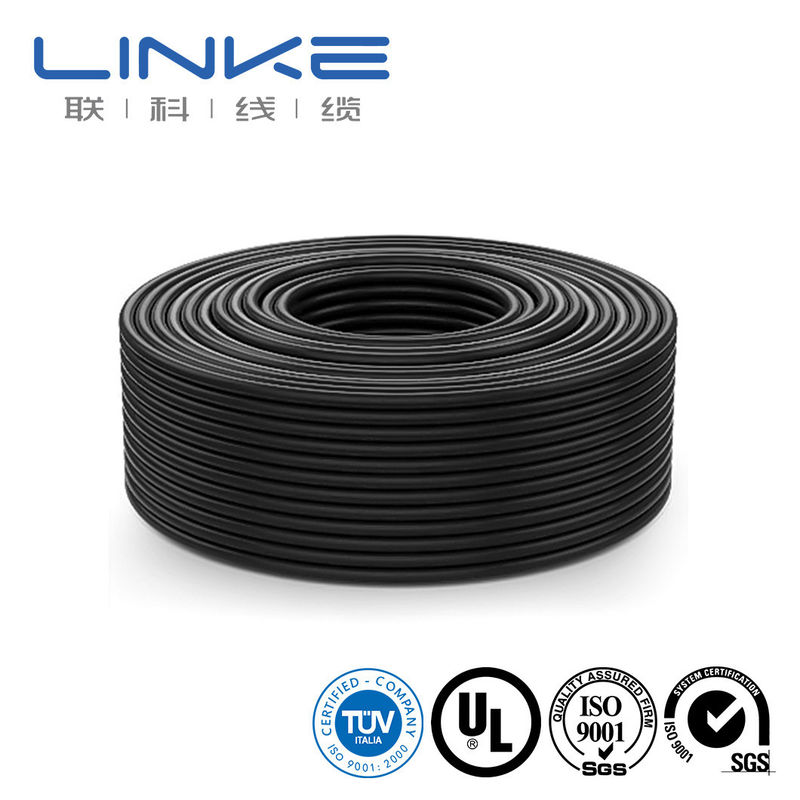

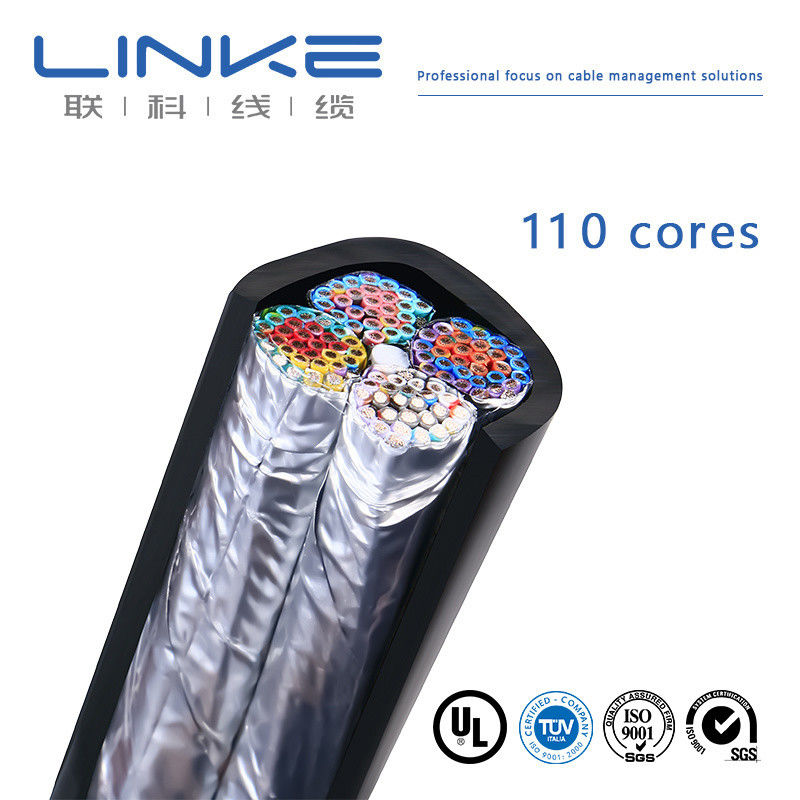

รูปภาพผลิตภัณฑ์
การรับรองและมาตรฐาน
ผลิตภัณฑ์ของเราเป็นไปตามมาตรฐานอุตสาหกรรมสูงสุดพร้อมการรับรองที่ครอบคลุม:
การอนุญาตผลิตภัณฑ์: UL 758, RoHS, REACH, CE
ระบบการจัดการคุณภาพ: ISO 9001-2015 (ผลิตภัณฑ์ทั้งหมด), ISO 13485 (อุปกรณ์ทางการแพทย์), IATF 16949 (ยานยนต์)
มาตรฐานฉนวน UL XLPE: UL3674, UL3321, UL3320, UL3266, UL3173, UL3271, UL3385, UL3386, UL10369, UL3331, UL3398, UL3886, UL3817
มาตรฐานฉนวนซิลิโคน: UL3135, UL3132, UL3123, UL3530, UL3512, UL3577, UL3212, UL3529, UL3702, UL3075, UL30005, UL3689
มาตรฐานฉนวน FEP: UL1332, UL1330, UL1331, UL1333, UL1577, UL1592, UL1723, UL1901, UL1591, UL10064
