สถานที่กำเนิด:
กวางดง, จีน
ชื่อแบรนด์:
Linke
ได้รับการรับรอง:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
วิดีโอ
วิดีโอ
| กลุ่มผลิตภัณฑ์ | ชุดสายไฟรถยนต์, ชุดสายไฟเครื่องใช้ไฟฟ้า, ชุดสายหุ่นยนต์, ชุดสายการแพทย์ |
| การทดสอบ | การทดสอบการแตกหักและแรงดึงระดับมืออาชีพก่อนจัดส่ง |
| วัสดุสายเคเบิล | ตัวนำทองแดงบริสุทธิ์ที่ได้รับการรับรอง UL/CSA, CE |
| การปรับแต่ง | สีและความยาวสายเคเบิลตามความต้องการของลูกค้า |
| ตัวเลือกฉนวน | ยาง, ซิลิโคน, PE และวัสดุอื่นๆ |
| ขั้วต่อและเทอร์มินัล | มีแบบ OEM เดิมหรือแบบทดแทน |
| การใช้งาน | ยานยนต์, อุปกรณ์เครื่องใช้ไฟฟ้า, อุปกรณ์ทางการแพทย์ |
| ปริมาณการสั่งซื้อขั้นต่ำ | 1000 ชิ้น |
| นโยบายตัวอย่าง | ยืนยันตัวอย่างก่อนการผลิตจำนวนมาก |
| การรับรอง | ISO9001-2015, IATF16949-2016, CE, RoHS, SGS, TUV |
| ระยะเวลาดำเนินการ | 10-20 วัน (คำสั่งซื้อขนาดเล็กต่ำกว่า 500 ชิ้น: 5-7 วัน) |
| บริการ | OEM และ ODM, ปรับแต่งตามความต้องการ |
| แรงดันไฟฟ้าที่กำหนด | 300V, 300/500V, 600V, 30V, 450/750V |
| ช่วงอุณหภูมิ | -30°C ถึง +200°C (มีช่วงต่างๆ) |
| วิธีการชำระเงิน | T/T, L/C, PayPal, Western Union |

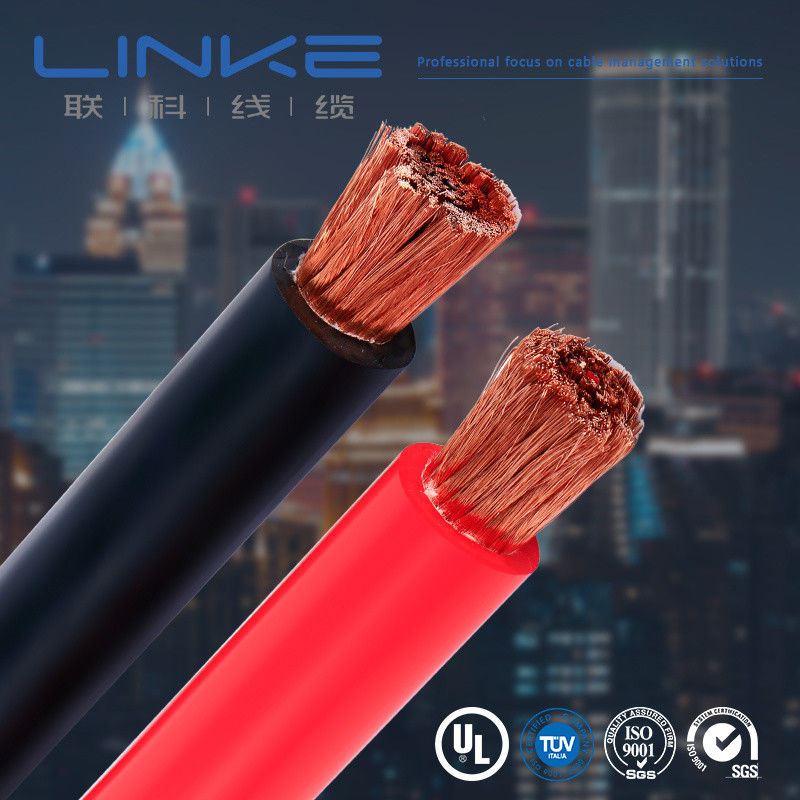

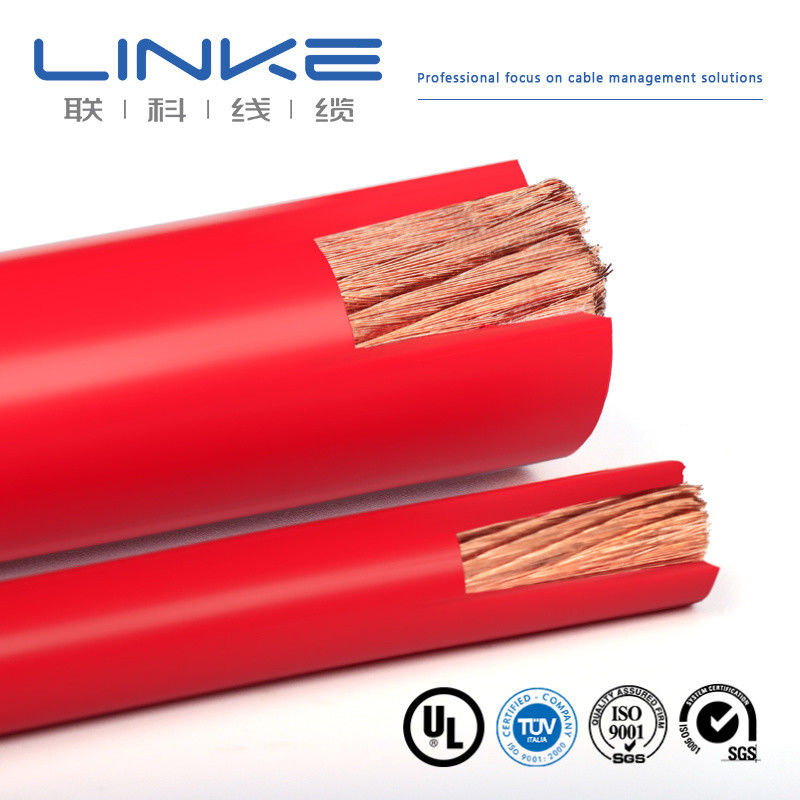

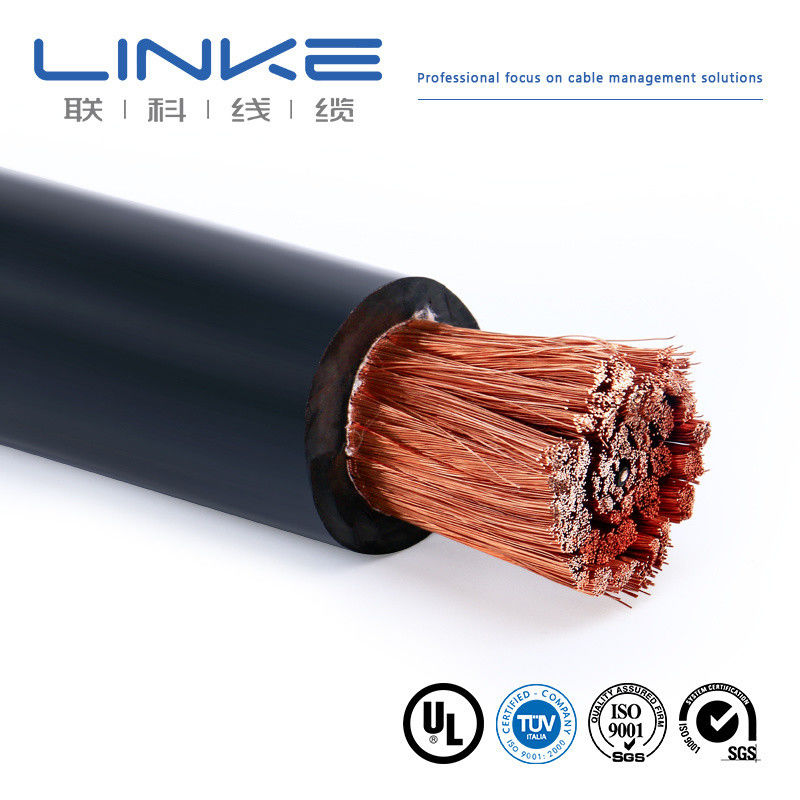

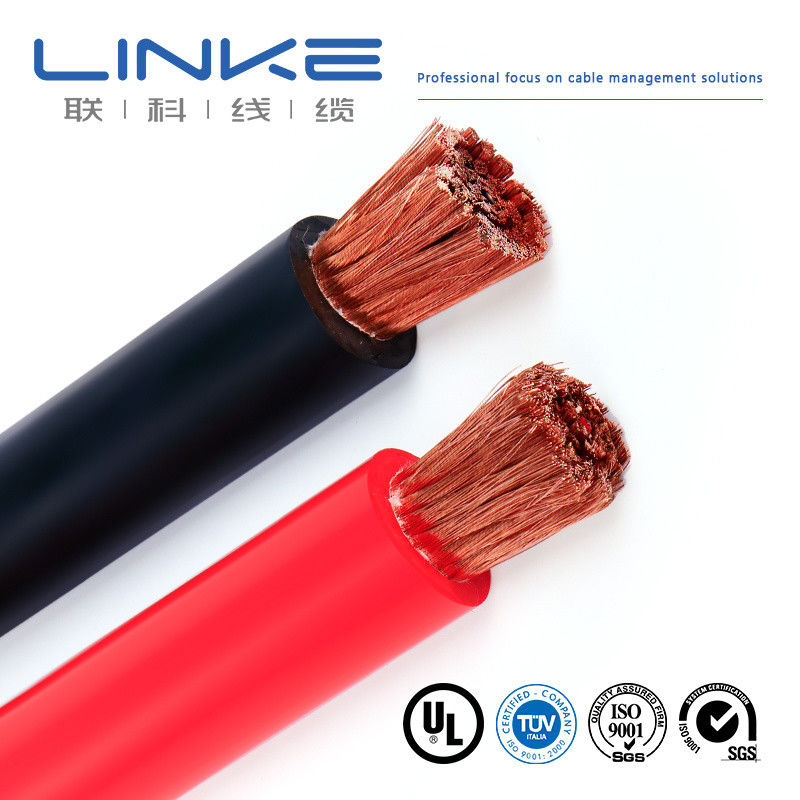

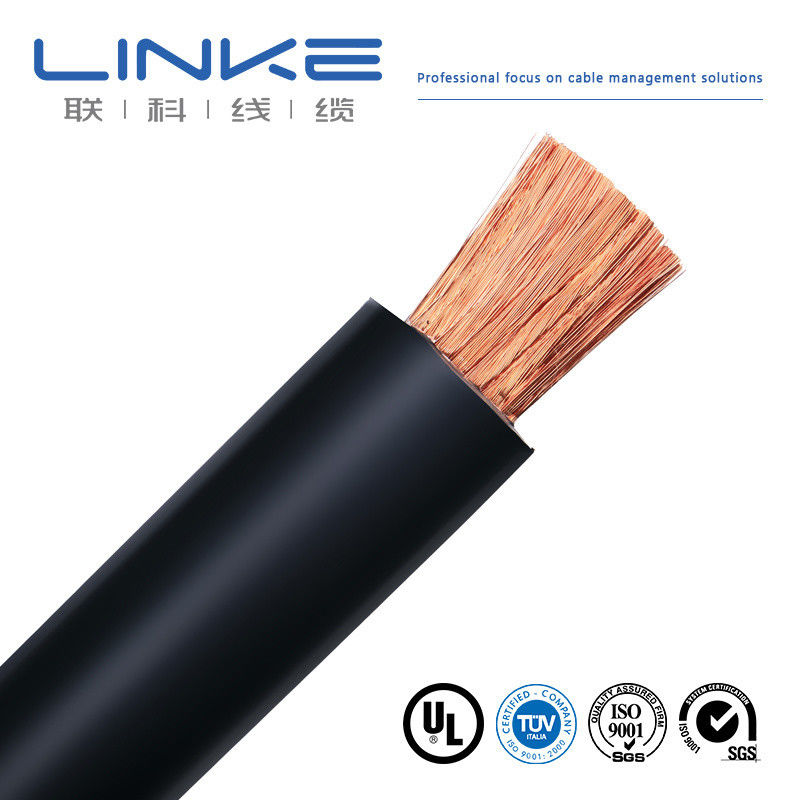

| ประเภท | ตัวนำ (ตร.มม.) | โครงสร้าง (N/มม.) | เส้นผ่านศูนย์กลางตัวนำ (มม.) | วัสดุตัวนำ | ความหนา (มม.) | วัสดุฉนวน | เส้นผ่านศูนย์กลางฉนวน (มม.) | ความต้านทานตัวนำที่ 20°C (Ω/KM) |
|---|---|---|---|---|---|---|---|---|
| EV-YJ | 1.5 | 48/0.20 | 1.60 | ทองแดง | 0.6 | ซิลิโคน | 2.90±0.15 | ≤12.7 |
| EV-YJ | 2.5 | 80/0.20 | 2.06 | ทองแดง | 0.7 | ซิลิโคน | 3.50±0.15 | ≤7.60 |
| EV-YJ | 4 | 128/0.20 | 2.62 | ทองแดง | 0.8 | ซิลิโคน | 4.30±0.15 | ≤4.71 |
| EV-YJ | 6 | 196/0.20 | 3.50 | ทองแดง | 0.8 | ซิลิโคน | 5.10±0.20 | ≤3.14 |
| EV-YJ | 10 | 322/0.20 | 4.50 | ทองแดง | 1.00 | ซิลิโคน | 6.70±0.20 | ≤1.82 |
| EV-YJ | 16 | 513/0.20 | 5.70 | ทองแดง | 1.10 | ซิลิโคน | 8.00±0.30 | ≤1.16 |
| EV-YJ | 25 | 798/0.20 | 7.10 | ทองแดง | 1.3 | ซิลิโคน | 9.80±0.30 | ≤0.743 |
| EV-YJ | 35 | 1121/0.20 | 8.50 | ทองแดง | 1.3 | ซิลิโคน | 11.40±0.30 | ≤0.527 |
| EV-YJ | 50 | 1596/0.20 | 10.10 | ทองแดง | 1.50 | ซิลิโคน | 13.50±0.30 | ≤0.368 |
| EV-YJ | 70 | 2242/0.20 | 12.10 | ทองแดง | 1.50 | ซิลิโคน | 15.50±0.40 | ≤0.259 |
| EV-YJ | 95 | 3034/0.20 | 14.10 | ทองแดง | 1.50 | ซิลิโคน | 17.50±0.50 | ≤0.196 |
| ยี่ห้อ | LINKE | พื้นที่หน้าตัด (ตร.มม.) | 0.01-500 ตร.มม. |
| ขนาดลวด (AWG) | [เช่น 24AWG, 28AWG] | ตัวนำ | ทองแดงเคลือบดีบุก / ทองแดงเปลือย, ขึ้นอยู่กับความต้องการของลูกค้า |
| วัสดุฉนวน | PVC/TPU/ยางซิลิโคน/PE/PP/XLPE/ไนลอน/อื่นๆ | วัสดุปลอก | [PVC/PU/ยาง/ถัก/ฯลฯ] |
| การรับรอง | RoHS/REACH/UL/CE/IP68/ฯลฯ | ความยาวที่กำหนดเอง | [เช่น 1 ม., 3 ฟุต, 5 ม. ±5% ความคลาดเคลื่อน] |
| ประเภทสายเคเบิล | [การแพทย์/กำลังไฟ/เสียง/โคแอกเชียล/ไฟฟ้า/ยานยนต์/การเก็บพลังงาน//ฯลฯ] | การป้องกัน | [มีชีลด์/ไม่มีชีลด์/ชีลด์ถัก] |
| อิมพีแดนซ์ | [เช่น 75Ω (สำหรับสายโคแอกเชียล)] | การพิมพ์/โลโก้ | [ข้อความ/ป้าย/โลโก้, สูงสุด 20 ตัวอักษร] |
| รัศมีโค้งงอ | [เช่น ≥5× เส้นผ่านศูนย์กลางสายเคเบิล] | พิกัดกระแส | [เช่น 5A] |
| พิกัดแรงดันไฟฟ้า | [เช่น 30V AC/DC] | วัสดุขั้วต่อ | [ชุบทอง/ชุบนิกเกิล/ทองเหลือง/ฯลฯ] |
| ขั้วต่อ | [เช่น USB Type-C, 3.5 มม. แจ็ค, RJ45] | ปลอก | XLPE หรือ PE หรือ PVC RUBBER |
| เวลาจัดส่ง | 7-14 วันหลังจากยืนยันคำสั่งซื้อ | สี | [ดำ/ขาว/แดง/Pantone ที่กำหนดเอง/ฯลฯ] |
| อุณหภูมิ | ลบ 70°C ถึง 350°C (-70°C ~ 350°C) | บรรจุภัณฑ์ | ม้วน/กล่อง/แผ่น/กำหนดเอง |
| บริการสนับสนุน | multicolumn {3}{l}{สายเคเบิลแบบกำหนดเอง, โซลูชันแบบครบวงจร, รวมถึงการตัด, การเข้าสาย และการติดตั้งหางปลาที่แม่นยำ (ระบุวัสดุ, เช่น ทองแดง/ชุบนิกเกิล) |
ห้องปฏิบัติการอิสระ•อุปกรณ์ทดสอบครบวงจร•การควบคุมคุณภาพเต็มรูปแบบ
เราทดสอบผลิตภัณฑ์ทุกชิ้นตามมาตรฐานที่เข้มงวดเพื่อให้มั่นใจในคุณภาพที่เหนือกว่าและประสิทธิภาพที่เชื่อถือได้
|
เลขที่ |
รายการทดสอบ |
เงื่อนไขการทดสอบ |
ข้อกำหนดการทดสอบ |
ข้อมูลการทดสอบ |
ผลลัพธ์ |
|
1 |
การตรวจสอบโครงสร้าง |
1. เป็นไปตามตารางขนาดสายไฟ2. ความหนาขั้นต่ำ ≥ 80% ของความหนาเฉลี่ย |
เป็นไปตามตารางขนาดสายไฟ |
อ้างอิงบันทึกการทดสอบ |
ผ่าน |
|
2 |
การช็อกด้วยความร้อน |
พันตัวอย่างบนแกนเหล็กขนาดที่กำหนด, วางในเตาอบบ่มที่อุณหภูมิที่กำหนดเป็นเวลา 1 ชั่วโมง, ทำให้ตัวอย่างเย็นลงที่อุณหภูมิห้องอย่างน้อย 30 นาที, จากนั้นสังเกตตัวอย่าง |
ไม่มีรอยแตกบนพื้นผิวตัวอย่าง |
ไม่มีรอยแตก |
ผ่าน |
|
3 |
การเสียรูปด้วยความร้อน |
1. วัดความหนาของตัวอย่าง (ทำเครื่องหมายตำแหน่งที่วัด)2. วางตัวอย่างและอุปกรณ์ทดสอบในเตาอบบ่มเพื่ออุ่นล่วงหน้าที่อุณหภูมิที่กำหนดเป็นเวลา 1 ชั่วโมง3. วางตัวอย่างภายใต้เสาแรงกดของอุปกรณ์ทดสอบเป็นเวลา 1 ชั่วโมง4. วัดความหนาของตัวอย่างอีกครั้งที่ตำแหน่งเดิม |
1. ตัวอย่างต้องไม่แตกโดยเสาแรงกดหรือเปิดเผยตัวนำ2. ความหนาที่ลดลง ≤ 50% |
อ้างอิงบันทึกการทดสอบ |
ผ่าน |
|
4 |
FT2 |
ใช้เปลวไฟมาตรฐานที่ความสูง 125 มม. หนึ่งครั้ง |
1. เปลวไฟต้องไม่ลุกลามตามความยาว2. เปลวไฟต้องไม่ลามไปยังวัสดุที่ติดไฟได้ใกล้เคียง |
อ้างอิงบันทึกการทดสอบ |
ผ่าน |
|
5 |
การบ่ม |
1. นำปลอกยาว 200 มม. จำนวนห้าชิ้น2. วางตัวอย่างในเตาอบบ่มที่อุณหภูมิ 158°C เป็นเวลา 168 ชั่วโมง3. หลังจากนำตัวอย่างออก, วางไว้ที่อุณหภูมิห้อง 23±5°C เป็นเวลา 16 ชั่วโมง, จากนั้นทดสอบการยืดตัวเมื่อขาดและแรงดึง |
1. การยืดตัวก่อนบ่ม ≥ 300%, การยืดตัวหลังบ่ม ≥ 80% ของก่อนบ่ม2. แรงดึงก่อนบ่ม > 1.41 กก./ตร.มม., แรงดึงหลังบ่ม ≥ 80% ของก่อนบ่ม |
อ้างอิงบันทึกการทดสอบ |
ผ่าน |
|
6 |
การดัดเย็น |
เก็บตัวอย่างในกล่องอุณหภูมิต่ำที่อุณหภูมิที่กำหนดเป็นเวลา 4 ชั่วโมง, พันตัวอย่างบนแกนเหล็กขนาดที่กำหนดด้วยจำนวนรอบที่กำหนด, ทำให้การพันเสร็จสมบูรณ์ภายใน 30 วินาทีหลังจากนำตัวอย่างออกจากกล่องอุณหภูมิต่ำ |
ไม่มีรอยแตกบนพื้นผิวตัวอย่าง |
ไม่มีรอยแตก |
ผ่าน |
|
7 |
ความต้านทานตัวนำ |
วัดความต้านทานของตัวนำแกนหนึ่งเมตรด้วยเครื่องวัดความต้านทานกระแสตรง |
ที่ 20°C, ความต้านทานของ 8AWG ≤ 2.23Ω/km |
อ้างอิงบันทึกการทดสอบ |
ผ่าน |
Linke cable technology (DongGuan) Co. Ltd. มุ่งเน้นการวิจัยและพัฒนาและ
ให้บริการโซลูชันระดับมืออาชีพสำหรับสายเคเบิลและสายไฟ โดยเฉพาะอย่างยิ่งสำหรับ
ลูกค้าอุตสาหกรรมต่างๆ ประกอบด้วย:
สายหุ่นยนต์ฮิวแมนนอยด์,
สายไฟ/สายข้อมูล AI,
สายเซมิคอนดักเตอร์/สายอัตโนมัติอุตสาหกรรม,
สายเซ็นเซอร์,
สายพลังงานใหม่,
สายความงามทางการแพทย์,
สาย UL,
Linke Cable มีความสามารถในการพัฒนาผลิตภัณฑ์ที่หลากหลายและความสามารถทางเทคนิคเพื่อรองรับความต้องการที่หลากหลายของลูกค้า เราได้รับการอนุมัติผลิตภัณฑ์ดังต่อไปนี้: UL 758
,CE; เรา,CE; เรา,CE; เรา,CE; เราได้รับระบบการจัดการคุณภาพดังต่อไปนี้
:ISO 9001-2015(อุตสาหกรรมยานยนต์) การรับรองคุณภาพ(
อุตสาหกรรมยานยนต์),IATF 16949(อุตสาหกรรมยานยนต์) การรับรองคุณภาพ
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (ตัวนำเดี่ยว, ฉนวนเทอร์โมพลาสติก)
